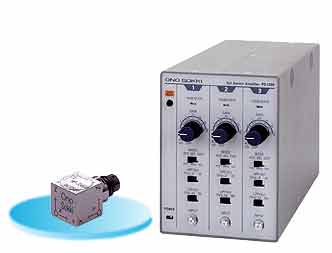

PS-1300传感放大器

时间: 2013-11-26


PS-1300传感放大器,电话:020-32056193,传真:020-82348703

PS-1300 是一台3通道传感放大器,既可以与3维加速度传感器直接连接使用,也可以3个通道分开来接单个传感器使用。

PS-1300内部备有积分功能,便于用户选择合适的输入信号供给后置的振动解析分析仪。

特点:可选择3个通道同时输出,也可选择3个通道单独输出

  • 积分功能,每个通道可输出加速度、速度或位移信号

  • 滤波功能,带高通和低通滤波器,可去除干扰振动,使测试更为精确

  • 体积小、重量轻、也可数台连接起来,便于多通道使用

    • 规格简介

    通道数

    3
    频率响应特性
    加速度 1.0 Hz ~ 30 kHz ± 0.5 dB
    速度 3.0 Hz ~ 3 kHz + 0.5 dB、-1.0 dB
    位移 3.0 Hz ~ 500 Hz ± 1 dB

    (160Hz 处为 0 dB)

    精度
    加速度 ± 2 %
    速度 ± 3 %
    位移 ± 5 %

    (160Hz处、25 ℃±3 ℃ 时的数据)

    输入信号接插件
    微型插座
    输入电压范围
    ±5 V max
    输入端自噪声
    100 μVrms
    输出信号接插件
    C02 (BNC)
    输出电压
    ±5 V max
    恒电流电源
    2.4 mA ± 20 %
    输出阻抗
    约 50 Ω
    负载阻抗
    大于50 kΩ
    增益
    加速度、速度 1、2、5、10、20、50、100
    位移 0.1、0.2、0.5、1、2、5、10


    滤波器
    HPF: through、3 Hz、10 Hz(3阶最平坦Butterworth滤波器 -18 dB/oct)
    LPF: through、1 kHz、10 kHz(3阶最平坦Butterworth滤波器 -18 dB/oct)

    (10Hz、1kHz 点是根据<JIS B 0907-1989>标准的 「旋转机械的振动及振动的严酷度测量的有关事项」所确定)

    输出灵敏度
    加速度 0.01、0.0316、0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU
    速度 0.01、0.0316、0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU
    位移 0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU


    电源电压
    10 V ~ 15 VDC(可使用交流电源,但AC/DC 电源适配器须另行购买 )
    电流消耗
    小于300 mA (电源电压为12 VDC时)
    使用环境
    温度:-10℃ ~ + 50℃; 湿度:低于90 % RH (不结露)
    连接
    1个AC适配器最多可接8台
    外形尺寸
    92 (W) × 121(H) × 194 (D) mm (不包括突出部位)
    重量
    1 kg
    附属品
    连接电缆、连接板、连接栓(2个)、橡皮垫脚(4个)
    选购件
    <选购配件>
    • 100~240VAC电源适配器
    • CH-0100 外接电池单元
    • CH-0001 附属品套件(连接电缆:1根、连接栓:2个、连接板:1个)

    <选购功能>

    • PS-0131 输出有效值(0~+5V)
    • PS-0132 电流输出4~20mA
    • PS-0133 恒电流输出4mA(3.6mA±20%)
    • 安装费用 (产品售出后的功能追加)
