MI-1433前置放大器

时间: 2013-11-25


MI-1433前置放大器,电话:020-32056193,传真:020-82348703

声场型1/2英寸背极式驻极体型测量用传声器。不需要提供偏置电压,使用方便。传声器的心脏部的振动膜采用钛合金,并使用激光焊接的新技术。

适合用于环境噪声,建筑声学以及电子电器与机械设备的放射噪声的测量及分析应用。与MI-3111等传声器用前置放大器配套使用。

测量频率范围 20 Hz – 8 kHz的经济型传声器,符合IEC 61094-4 Type WS2F。

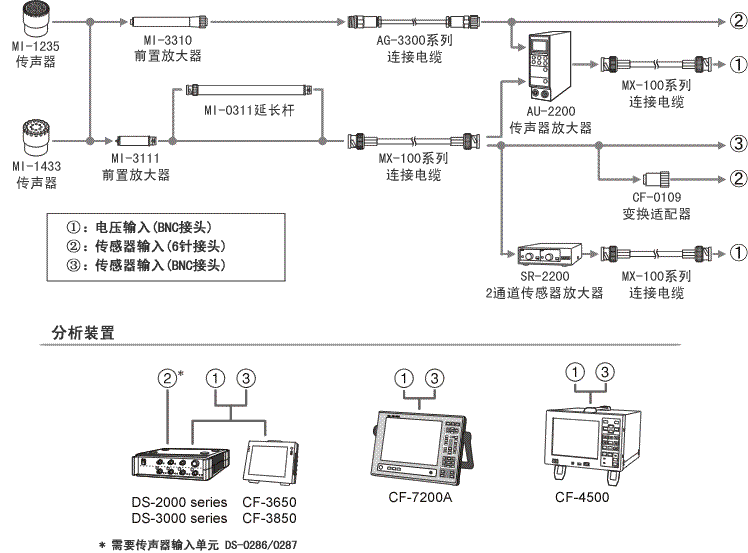

测试系统构成

下列各种产品分别与专用的HTML页连接。

概要规格

型号

MI-1235 MI-1433
符合标准 IEC 61094-4 Type WS2F
工作方式 背极式驻极体型
频率范围 10 Hz ~ 20 kHz 20 Hz ~ 8 kHz
响应类型 声场型
偏极电压 0 V
灵敏度 -29 dB±3 dB re. 1 V/Pa
静电容量 13 pF
最大声压级 143 dB
(与MI-3310配套使用时)
本体噪声 19 dB以下(A加权)
静压特性 -0.03 dB/kPa 以下
温度特性 0.009 dB/K 以下
湿度特性 -0.001 dB/% 以下
使用温度范围 -10~+50 ℃
使用湿度范围 20 ~ 90 % RH(不结露)
外形尺寸 φ13.2×13.7 mm φ13.2×13.5 mm
重量 约 6 g

传声器用前置放大器

  • MI-3111

MI-3111

1/2英寸驻极体电容传声器用前置放大器。可使用定电流驱动方式驱动,采用BNC型信号端子,可直接连接支持定电流驱动方式的各种分析仪,放大器,记录仪等使用。符合CE标准,采取了EMC对策处理,抗干扰能力强。

  • MI-3310

MI-3310

1/2英寸电容传声器用前置放大器,使用频率很宽:10Hz~100kHz,也可以用于旁通式传声器。能直接连接到DS-2000以及DS-3000系列的传声器单元,AU-2200传声器放大器等,连接需要专用连接电缆。

概要规格

型号 MI-3111 MI-3310
配套传声器 MI-1233/1234/1235/1431/1432/1433 MI-1211/1233/1234/1235/1431/1432/1433
频率范围 10 Hz~20 kHz 10 Hz~100 kHz
增益 -2 dB±1.0 dB(于1 kHz) -2.4 dB±1.0 dB(于1 kHz)
输入阻抗 约 5 GΩ 约 5 GΩ
本体噪声 22.3 μVrms 以下
(于FLAT)
31.6 μVrms以下
(于FLAT)
失真率 1 % 以下 0.5 % 以下
使用温度范围 -10 ~ +50 ℃ -10 ~ +50 ℃
使用湿度范围 30 ~ 90 % RH
(不结露)
30 ~ 90 % RH
(不结露)
最大输出电压 3 Vrms 7 Vrms
電源電圧 CCLD (定电流驱动)
0.5~5 mA DC 15~25 V
±15V
电源电压 φ12.7 mm×61 mm φ12.7×129.5 mm
重量 约 30 g 约 60 g
附属品 MI-0301(固定于3脚架时使用)
保护帽
--
配套电缆(选配件) MX-101 ~ 120 AG-3301 ~ 05

*1:安装传声器于三脚架台架的适配器(3/8英寸)MI-0302为选购件。

・在使用时,另外需要传声器放大器。

连接电缆

型号 长度 外观
MX-101 1.5 m MX-100系列连接电缆
MX-105 5 m
MX-110 10 m
MX-115 15 m
MX-120 20 m
AG-3301 5 m AG-3300系列连接电缆
AG-3302 10 m
AG-3303 20 m
AG-3304 30 m
AG-3305 100 m
带绕线架
