MI-3140前置放大器

时间: 2013-11-25


MI-3140前置放大器,电话:020-32056193,传真:020-82348703

  • 采用背驻极体方式

因为与定电流前置放大器组合,就不必要旁通式麦克风的放大器了。从前置放大器用BNC接头,,可以直接与分析仪或数据收集器连接。(具有 2 mA ~ 20 mA 的定电流电源仪器)

  • 可以测量20kHz以上的高频声音

对于1/2英寸的麦克风不能测量的20kHz以上的超声波可以测量。

10 Hz ~  40 kHz (频率特性:±1dB 无保护栅)
10 Hz  100 kHz (频率特性:+2dB、-4dB无保护栅)
10 Hz   20 kHz (频率特性:±4dB 有保护栅)

  • 可以测定高声压

麦克风单体可测到168dB,与前置放大器MI-3140组合,可测到157dB。

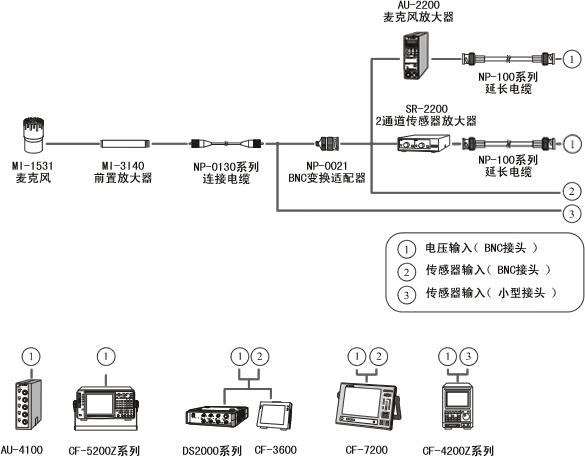

系统构成例

下图为各产品图分别与专用产品HTML页连接。

系统构成例

概要规格

 MI-1531 1/4英寸测量用电容式麦克风

频率量程

10 Hz ~ 100 kHz *

响应类型 声场型
灵敏度 -48 ± 3 dB(0 dB = 1 V/Pa)
静电容量 7 pF (典型)
最大声压电平 157 dB(使用MI-3140 时)
自噪声电平 30 dB (A) 以下
使用温度范围

-10 ~ 50℃

使用湿度范围

0~90% RH (不结露)

温度特征 0.01 dB/℃ 以下
保存温度范围 -40 ~ 150℃
保存湿度范围 0~90% RH
外形尺寸 φ6.9×10.5mm
重量  1.5 g

*基于追踪能力体系,频率量程为20 Hz ~ 20 kHz

 MI-3140麦克风前置放大器

配套的麦克风 MI-1531
频宽 10 Hz ~ 100 kHz
输入阻抗  20 GΩ
自躁声 6 μVrms 以下(在FLAT时)
失真率 3% 以下
使用温度范围 -30 ~ 60℃
使用湿度范围 0 ~ 90% RH
最大输出 ±8 V 以下
电源电压 15 ~ 25 V 2 ~ 20 mA
外形尺寸 φ6.35×44 mm
重量  5.5 g
延长电缆 NP-0131 ~ 4
附件 校正用1/2→1/4变换适配器
选购件
  • NP-0130系列连接电缆
  • NP-0021 BNC 变换适配器

延长电缆

型号 长度 外观
NP-0131 1.5m 延长电缆外观
NP-0132 3m
NP-0133 5m
NP-0134 10m
