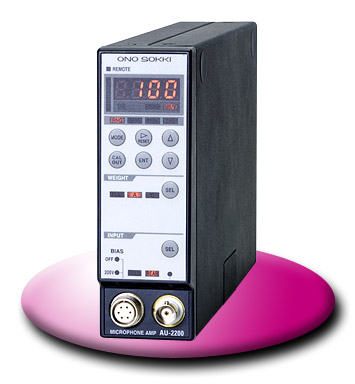

AU-2200放大器单元

时间: 2013-11-25


AU-2200放大器单元,电话:020-32056193,传真:020-82348703

AU 系列放大器作为能将音响、振动传感器测得的微小信号有效放大、进行滤波处理等前端测量的平台,其中 AU-2200麦克风放大器单元,对应于偏置型及背驻极体型两种麦克风,标准配置低噪声放大器以及能够进行频率修正滤波(A、C、FLAT)。使用频率范围为1 Hz ~ 100 kHz,覆盖了听觉之外的超声波领域,对各种麦克风都能适用。

本放大器单元,根据用户需要,可以单体或多个自由组合,从单通道到多通道,可灵活组合。

特点

  • 能自动得到归一化的输出

AU-2200,配置有高性能放大器的麦克风用放大器单元。具有灵敏度自动运算功能,能随时获得归一化的输出。

  • 对应于频率修正特性(A、C、FLAT)

  • 采用并联筐体

不仅能单个使用,而且可以并联多通道使用。对于音响功率测量时,一次复数个麦克风使用时特别有效。

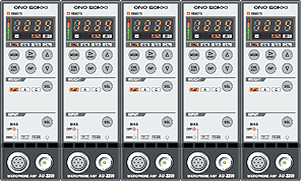

イラスト(AU-2200ユニットの5台連結)

5台并联单元

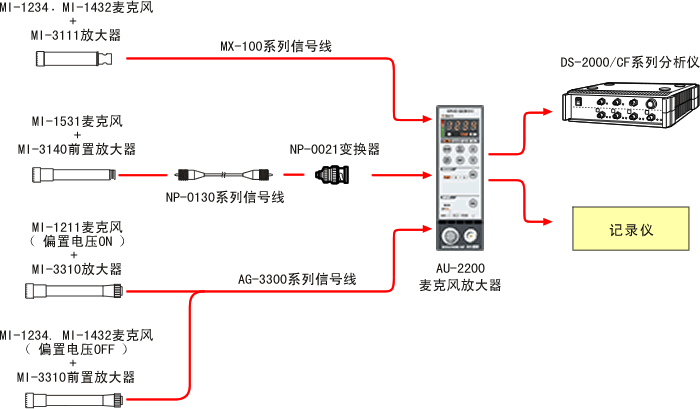

构成例





概要规格


通道数

1通道

对应TEDS规格

IEEE 1451.4 -2000, Template Ver.1.0 ID = 25

CCLD电源

定电流 4 mA ,电压 +24 VDC

使用频率量程

1 Hz ~ 100 kHz

麦克风灵敏度范围

-10 ~ 60 dB/Pa

输出量程

50 ~ 160 dB/V (依据麦克风的灵敏度、可变幅度 70 dB、可变间隔 10 dB)

频率加权特性

A/C/FLAT IEC 61672 Class 1
依据JIS C 1509 Class 1

输入换算自身杂音

-105 dB Vrms 以下(A)增益最大时

输入形式

CCLD 型前置放大器(4mA/24V)、200 V 偏置型前置放大器

输入输出接头

CO2 型(BNC)、R04R6F 前面及背面

输入电压范围

±5 V

最大输出电压

±5 V

传感器用电源

BNC 接头(CCLD 4mA/24V)
R04R6F 接头(电源电压 ±15 V、200 V 偏置电压 ON/OFF切换可能)

校正信号

1 kHz (±5%)、0.5 Vrms (±0.2 dB) (相当设定量程的 -6 dB)

其它功能

输出自动归一化功能
断线检知功能(CCLD 动作时)
对过大输出入信号的警报显示功能

电源

AC/DC 适配器(使用 STD-1533PA 时,为 AC 100 ~ 240 V)、或 DC: 9 ~ 18 V

消耗电流

250 mA (DC 16 V 时)

使用温度范围

0 ~ 40 ℃ (单元本体)

外形尺寸

44 (W)×132.5 (H)×230 (D) mm

重量

约 800 g

选购件 STD-1533PA AC/DC 适配器
