FG-1200转速传感器

时间： 2013-11-22　

FG-1200速传感器，电话：020-32056193，传真：020-82348703

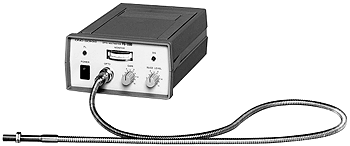

从传感器发出的光(红外线)照射到旋转轴上，检测其反射回来的反射光的就是非接触式转速传感器。FS-540是采用将尖端直径为 Φ 4 mm、标准长为 1 m的玻璃纤维，包在不锈钢螺旋管內的特殊耐环境型设计。对于微型马达的细轴的旋转及在狭窄场所等处的转速测定，是非常有效的传感器与专用光放大器FG-1200组合使用。

特点：对于细的旋转轴及狭窄场所等地的转速测量特别有效

• 不管外来光影响，能对微小的光量变化或明暗等极易反应，性能好

• 操作、设置简便，结构小型・轻量

• 带脉冲输出及触点输出

概要规格

检测方式	检测的是投射到对象物上反射的近红外线光量 光源：近红外线LED 受光元件：光敏晶体管
响应频率范围	0 ～ 5 kHz
检测距离	调节增益量，可得到下述大概调整范围 反射体(对比度的种类) 检测距离(mm) ●对光泽旋转轴上，应该涂上无光泽漆 7 ～ 14 ●在上述旋转轴上，贴专用反射片(HT-011)时(12mm见方) 44 ～ 69
输出信号	模拟，脉冲，触点的各个输出
模拟输出	与反射光量成正比例的电压输出 (不是与转速成正比例的电压输出) 输出电压范围 ：0～10V 输出接头：CO2型(BNC)
脉冲输出	与反射光量=值化的，输出的“Hi”电平、“Lo”电平 输出电压范围：“Hi”5V　“Lo”0.5V以下 输出接头：CO2型(BNC)
负载电阻	10 kΩ 以上(模拟输出或脉冲输出)
触点输出	反射光量=值化的脉冲“Hi”电平时为“ON”、“Lo”电平时为“OFF” 触点的种类：闭合触点1回路 触点容量：AC100V、0.1A以下(电阻负载) 输出接头：与脉冲输出共用(用开关切换)

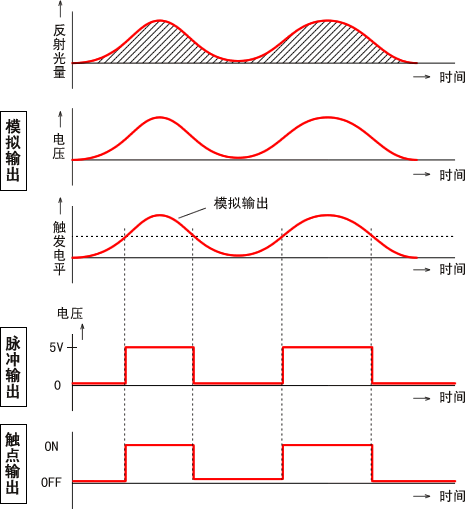

反射光量与输出之关系
输出监视器	边缘宽度型模拟监视器
电源	AC 100 V ± 10％、8 VA
使用温度范围	0 ～ 40℃
外形尺寸	170 (W) × 85 (H) × 230 (D) mm
重量	约 1.4 kg
选购件	・HT-011反射片(12mm见方25片1 张共 10 张1組)
