LG-9200转速传感器

时间： 2013-11-22　

LG-9200转速传感器，电话：020-32056193，传真：020-82348703

LG-9200为从传感器发出可视光线(红色可视光)，照射到旋转物上产生反射光,并检测出这个反射光的非接触式转速传感器。在旋转物上通常要贴反光贴片。
如使用反光贴片(HT-011)，即使斜向投射也能进行测量。
传感器内装小型放大器，对波形整形为矩形波输出。
非常紧凑轻便，检测距离最大可达40 mm，响应速度是原机种的2倍以上达到 40 m/s。

特长：检测性能提高。原机种的2倍(检测距离：最大40 mm 响应速度：40 m/s)

• 设置简单容易(可视光并有反射状态表示)

• 可从接近 0 r/min开始检测

• 投光部、受光部及放大器作为一体构造，而且小型轻量约 150 g

• 配有防水接口

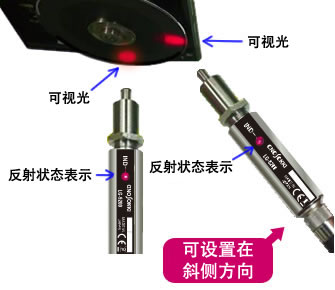

LG-9200 测量优点(与旧机型的不同)

受设置空间的局限，传感器不能设置在转动物的正面时，使用反光贴片(HT-011)传感器可设置在斜侧方向进行测量。并且，由于是可视光，设置调整容易方便。

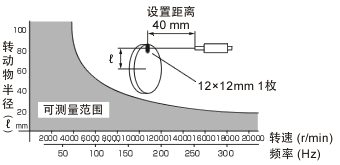

		LG-9200的测量范围

概要规格

	LG-9200
检测方式	可见光的光电反射方式
光源	半导体发光器件(红色可视光)
检测距离	20～40 mm(使用使用12mm见方专用反光贴片)
最大响应速度	40 m/s(转动物的转动线速度)
输出电压	方波输出(Hi：+5 V ±0.5 V，Lo：+0.5 V以下)
输出阻抗	约 1 kΩ
抗振能力	19.6 m/s2 XYZ各方向1小时(JISC0911-1960)
抗冲击能力	490 m/s2 XYZ各方向共3次(JISC0912-1960)
使用温度范围	-10～+60 ℃
保存温度范围	-20～+80 ℃
使用湿度范围	20～80 ％
保存湿度范围	20～80 ％
重量	约150 g
使用电源	DC 12 V ±2 V
电源消耗	60 mA以下(12 V时)
输出接头	适用插头：R04-PB6F(适用电缆MX-7000/8000系列)
适用转速表示器	TM系列，RV-3150，ST-1210
适用FV转换器	FV-1100，FV-1400，FV-5300
适合标准	CE标识
外观尺寸	21(W) × 24(H) × 117(L) mm
附属品	反光贴片1套(可分成12 mm见方25张)，固定螺栓2个，使用说明书1部
选购件	HT-011反光贴片(12 mm见方25张一套10套1組)
