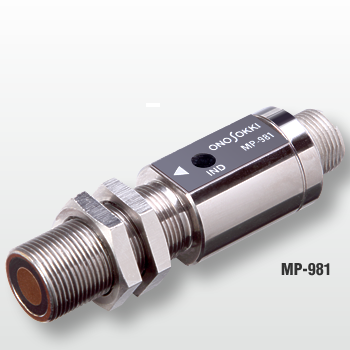

MP-981转速传感器

时间: 2013-12-09


MP-981转速传感器,电话:020-32056193,传真:020-82348703

这种磁电式转速传感器的内部由磁阻元件、永久性磁铁、直流放大器及电压调节器等组成,是磁通响应型传感器(电阻值随磁通大小而变化),从超低速到高速(1 ~ 20000 r/min(60 P/R)),以方形波输出。

磁电式转速传感器有以下3种。

MP-981的信号线,延长线及接头等为选购件,而AP-981的信号线为内置抽出式1.9 m(端末为开放式)

特点:1,可以检测到近乎0r/min。2,由于是非接触式,很安全

  • 小型轻量,安装简单,

    • 只要在测定对象物上能安检测齿轮,安装位置无关紧要

    • 在水中及硝酸雾状气氛中也可测量(AP-981)

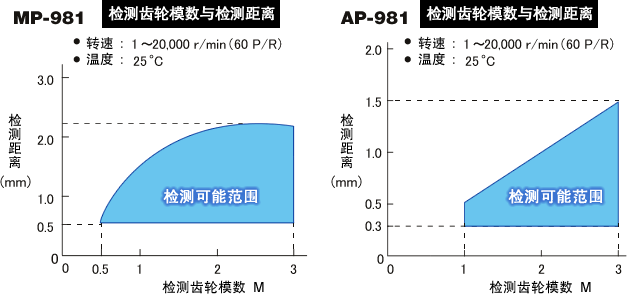

      检测齿轮模数与检测距离的关系

      如图所示,检测距离与配套使用的检测齿轮的模数相关,模数越大可以有效检测的距离越长。
      另外,检测距离还与温度有关,如果测量环境的温度变化比较大时,应尽量缩小检测距离。上图的检测可能范围内,输出信号的波形占空比为50 %± 20 %以内。概要规格

      MP-981 AP-981
      检测方法 磁阻元件及磁性体齿轮 磁阻元件及磁性体齿轮
      检测齿轮 強磁体(S20C,SS400等),
      模数 0.5 ~ 3,齿宽 3 mm 以上
      強磁体(S20C,SS400等),
      模数1 ~ 3,齿宽3 mm 以上
      检测距离 取决于齿轮的模数 取决于齿轮的模数
      量程 1 Hz ~ 20 kHz 1 Hz ~ 20 kHz
      输出方式 浮式接地 浮式接地
      输出信号 方形波 “ Hi” 电平 :+(5±0.5)V以内、
      “Lo” 电平:+0.5 V以下
      方形波 “ Hi” 电平 :+(5±0.5)V以内、
      “Lo” 电平:+0.5 V以下
      输出阻抗 约330Ω 约330Ω
      适用转速表 TM-3100系列TM5100
      电 源 DC 12±2 V,约 40 mA
      保护电路 电源极性保护
      使用温度范围 -10 ℃~+70 ℃ -10 ℃~+70 ℃
      -10 ℃~+50 ℃(在10 %硝酸雾气中)
      耐电压 DC 250 V
      耐振动 1.2mmp-p,30 Hz,1小时,X,Y,Z各方向 (通电时)
      耐冲击 490 m/s2,X,Y,Z方向3转 (不通电的时候)
      重 量 约 80 g(包括两个安装螺母) 约 130 g(包括信号线)
      信号线 别售(30 m以下,MX-7100/8100系列连接电缆使用时) 耐硝酸信号线1.9 m,内置抽拉式
      备 注 ----

      外形材质为聚碳酸酯,防水型,相应于防水型JIS C0920保护等级IPX7。耐酸型硝酸雾状气氛中可以使用。

      * 60 P/R 的检测齿轮使用时,相应于转速20,000 r/min 的检测频率为20 kHz
