WP-8036-EX检测端隔离式安全栅

时间： 2013-11-19　

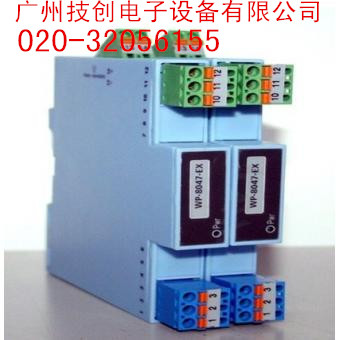

WP-8036-EX检测端隔离式安全栅（带配电）

广州技创电子设备有限公司—优势供应香港上润WP系列仪表，欢迎来电咨询采购！

电话：020-32056155

传真：020-82348703

QQ咨询: 2025895975

联系人：李秉浩

 产品特性：

1、给变送器提供配电电压≥16VDC（供电电源22≥VDC）。

2、将变送器（4~20）mA信号隔离传送。

3、可选择（4~20）mA或（1~5）V信号输出，或插其它所需的直流信号。

4、模块化表芯设计，无需零点和满度高节。

5、带有工作电源指示灯。

6、本安输入回路（Exia）IIC，输入回路过流保护。

7、即插即拔式接线端子，DIN导轨卡式安装。

产品参数：

工作电源

电源接线；独立的接线端子13-，14+，可带电拔插

电源电压；（20~30）VDC

电流损耗：24DC时，＜ 50mA（一进一出）

                    ＜ 60mA （一进二出）

                     ＜ 110mA （二进二出）

电源指示；通电LED灯亮；绿色

输入信号（Exia）IIC危险区）

变送器信号输入；（4~20）mA

驱动变送器的配电电压；≥ 16VDC（供电电源≥ 22VDC）

输入阻抗；50Ω（一进一出、一进二出）;

          100Ω（二进二出）

输出信号（安全区）

输出电流：（4~20）mA

电流输出时允许负载：0~550Ω（4Ma~20mA，0~20mA输出时）

输出电压：（1~5）V

电压输出阻抗：≤500Ω

纹波（Vp-p）：＜10mV

选型表：

型号	输入信号	输出信号	通道数	备注
WP-8047-EX	（4~20）mA DC（带配电）	（4~20）mA/（1~5）VDC	一进一出	出厂时输出默认为（4~20）mA如需（1~5）V订货时请说明
WP-8035-EX	（4~20）mADC（带配电）	（4~20）mA/（1~5）VDC	一进二出
WP-8036-EX	（4~20）mA DC（带配电）	（4~20）mA/（1~5）VDC	二进二出
