WP-8041-EX检测端隔离式安全栅

时间： 2013-11-19　

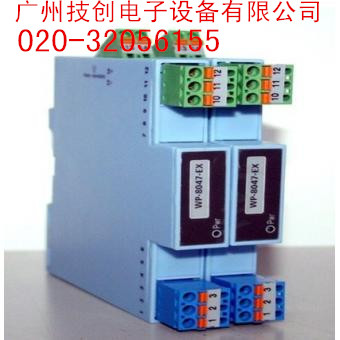

WP-8041-EX系列检测端隔离式安全栅（HART）

广州技创电子设备有限公司—优势供应香港上润WP系列仪表，欢迎来电咨询采购！

电话：020-32056155

传真：020-82348703

QQ咨询: 2025895975

联系人：李秉浩

产品特性：

● 接现场二线制智能变送器。
● 给变送器提供配电电压 16.5～28V。
● 将变送器 4～20mA 信号隔离传送。
● HART 信号双向通讯隔离传输。
● 可选择 4～20mA 或1～5V 信号输出，或其它所需的直流信号。
● 模块化表芯设计，无需零点和满度

● 带有工作电源指示灯。
● 单通道，输入回路过流保护。
● 即插即拔式接线端子，DIN导轨卡式安装。

产品参数：

工作电源

电源接线；独立的接线端子13-，14+，可带电拔插

电源电压；（20~30）VDC

电源指示；通电LED灯亮；绿色

输入回路：（Exia）IIC危险区）

输入通道：端子1-、2+、（参见端子接线图）

信号输入：变送器（4～20）mA；HART数字信号驱动变送器的配电电压≥16V

输入阻抗：内置输入取样电阻50Ω

输出回路（安全区）

输出通道：端子11-、12+接线（参见端子接线图）

输出电流：（4~20）mA，HART数字信号、电流输出时允许负载：0～550Ω

纹波（Vp-p）：＜ 10mV

选型表：

型号	输入信号	输出信号	通道数
WP-8041-EX	（4~20）mA DC（带配电）	（4~20）mA DC	一进一出

端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过2.5mm²的多束或单股电缆
