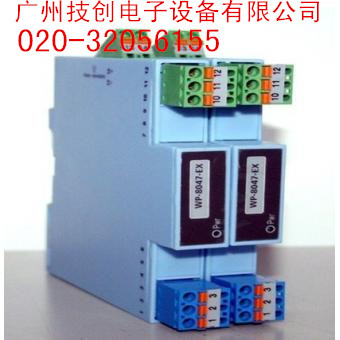

WP-8071-EX系列热电阻隔离式安全栅

广州技创电子设备有限公司—优势供应香港上润WP系列仪表，欢迎来电咨询采购！

电话：020-32056155

传真：020-82348703

QQ咨询: 2025895975

联系人：李秉浩

产品特性：

●线制或三线制热电阻温度信号输入，隔离变送输出。

●智能化，可进行现场组态设定。也可选择固定的热电阻类型和温度程范围输入。

●模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。

●带有工作电源指示灯。

●本安输入回路Exia）IIC,输入回路过流保护。

●即插即拔式接线端子，DIN导轨卡式安装。

产品参数：

工作电源

电源接线；独立的接线端子13-，14+，可带电拔插

电源电压；（20~30）VDC

电流损耗：24VDC时，＜ 25mA（一进一出）

＜ 40mA （二进二出）

电源指示；通电LED灯亮；绿色

输入信号（Exia）IIC危险区

输入热电阻类型：Pt100、Pt10、Cu100等种型热电阻

引线电阻：每条导线≤5Ω

输出信号（安全区）

输出电流（4~20）mA

电流输出时允负载：0~550（4Ma~20Ma，0~20mA输出时）

输出电压：（1~5）V

电压输出阻抗：≤500Ω

纹波（Vp-p）：＜ 10mV

标准精度；±0.5%FS

温度漂移: ±0.015%/℃

响应时间: ≤1s（10%→90）%

稳定时间：≤5min

电源电压变动影响：±0.1%（允许电压范围）

负载电阻变化影响: ±0.1%/250Ω

通道隔离:输入-输出-电源之间隔离

绝缘电阻: ≥ 100mΩ/500V DC（AC）

隔离能力:1500VAC/1分钟 50Hz

最高防爆电压:250VAC

选型表:

型号	输入信号	输出信号	通道数	出厂时输出默认为（4~20）mA如需（1~5）V订货时请说明
WP-8071-EX	Pt100、Pt10、Cu50、Cu100可选	（4~20）mA/（1~5）VDC	一进一出
WP-8073-EX	Pt100、Pt10、Cu50、Cu100可选	（4~20）mA/（1~5）VDC	一进二出

热电阻类型及量程表：

热电阻类型	温度范围（℃）	最小量程（℃）
Pt100	-200~800	50
Pt10	-200~800	200
Cu50	-50~150	50
Cu100	-50~150	50
