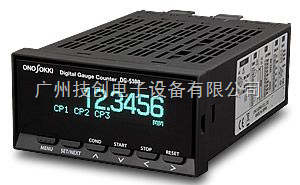

DG-5100位移计数器
时间: 2014-01-23
DG-5100位移计数器,电话:020-32056193,传真:020-82348703
一、产品说明:
DG-5100是可以安装于计测机柜型高分辨率数字式位移传感器用计数器。
输入频率达3 MHz,具有现行其他产品的10倍以上的高速计数处理能力。(相当于 GS-3800系列, 300 mm/s的测量滑杆速度)
标准配置提供支持,设定条件存储功能,结果范围(最大值-最小值)表示功能,计数加权功能,偏移量设定功能,以及多种计算功能。
提供内装件形式的选配功能,最多可选择3种选配功能进行组合使用。选配功能有以下5种。
1、模拟电压输出功能
2、BCD输出功能
3、比较输出功能
4、RS-232C通信功能
5、DC 电源功能
特点:支持 0.1 μm分辨率的位移传感器的性能设计,计数功能高速化。
由 0.1 μm分辨率的位移传感器的测量杆速度换算,达到相同的1.2 m/s
可根据需要选择BCD输出,模拟电压输出,比较结果输出等选配内装件,使用灵活方便。
可以连接使用分辨率 10 μm / 1 μm的位移传感器(需要使用接口变换电缆,要另行购买)
二、DG-5100位移计数器 规格:
配套数字式位移传感器
GS,BS系列(HS系列不配套)
表示器
荧光表示器7位
表示范围
0.0000-±99.9999/0.000-±999.999/0.00-±9999.99 mm
输入信号
90°相位差信号(方波),线驱动或电压信号
外部控制输入信号
保持、复位
电源
AC 100 ~ 240 V
使用温度范围
0 ~ 50 ℃
保存温度范围
-10 ~ 60 ℃
外观尺寸
96(W) x 48(H) x 148(D)
重量
370 g
附属品
使用说明书
DG-5100 选配内装件
名称
功能
规格
型号
POWER*
AC 电源
AC 100~240 V (50/60 Hz)
标准配件
DC 电源
DC 12~24 V ± 5 V
TM-0301
选配件
A 单元
比较结果输出
出力仕様
1组闭合接点输出(机械式继电器)
COMP1、COMP2、COMP3的输出
最大接点容量 DC 30 V / 1 A, AC 250 V / 1 A
TM-0340
选配件
B 单元*
BCD 输出
BCD码(更新时间 10 ms以内)集电极开路输出
7位并行输出
DG-0522
选配件
RS-232C
RS-232C 功能
通信方式:串行方式
传送速度:9600 bps、19200 bps
测量数据的输出,测定条件的设定与取得。
TM-0350
选配件
C 单元
模拟输出
输出方式:电压或电流
变换方式:12bitD/A
输出电压:-10 ~ +10 V/F.S.(F.S.可任意设定)
输出电流:0~16 mA 或 4~20 mA/F.S. (F.S.可任意设定)
输出阻抗:电压输出时 100 kΩ以上,电流输出时500 Ω以下。
线性误差:. ±0.3 %/F.S
DG-0530
选配件
D 单元
信号输入
线驱动,电压信号(使用变换器)对应,传感器用5 V电源。
标准配件
