DG-4340数码计数器

时间： 2013-11-20　

DG-4340数码计数器,电话  020-32056193 ，传真   020-82348703

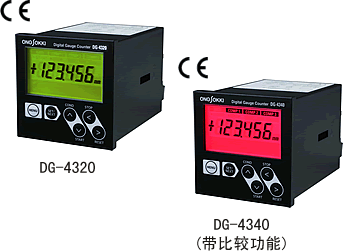

DG-4340数码计数器

特长:提供多种计数功能使用灵活

• 数码尺规以外还可连接编码器

• BCD方式数据输出

• 3通道比较功能可区分多个档次的检测(仅限DG-4340)

• 符合CE及RoHS的标准

  简要规格

  型号	DG-4320	DG-4340
  显示器	LED型段，点阵复合显示器，2背景色，6位数字表示
  表示范围	0～±199999 (0.5 μm分辨率设定时，最小位表示0或5)
  适用传感器	本公司的各种尺规(不包括GS-3800系列) 2相及1相矩形波电压输出型的本公司传感器(编码器) 传感器用电源输出　DC 5 V ±10 %，200 mA
  分辨率	0.5 μm、1 μm、10 μm共3种*1
  输入信号	2相相位差矩形波，1相矩形波电压输出(可选择设定)
  输入频率范围	DC ～300 kHz
  表示数据	瞬时值，最大值，最小值，最大差范围值(最大值-最小值)
  计算功能	偏移量设定功能，系数设定功能，增倍功能，小数点位置变更功能
  数码输出	BCD形式输出，更新时间10 ms，集电极开路输出(可设定正负逻辑)
  比较	―	3通道，半导体继电器方式 上下限设定，OK/NG设定 背景色表示判定结果
  条件保存	可保存4组设定条件
  外观尺寸/重量	72(W) × 72(H) × 114(D) mm/约320 g
  电源电压	AC 100～240 V
  使用温度范围	0 ℃～＋40 ℃　约 6 VA (AC 100 V时)
  保存温度范围	－10 ℃～＋55 ℃
  选配件	DG-0430 (传感器用电源 DC 12 V 150 mA)，AA-8101(BCD 信号电缆 3 m) AX-2050N (电源电缆 3 m)

  *1 当以传感器方式使用编码器时，不表示单位及小数点。(小数点可通过小数点位置设定功能表示)
