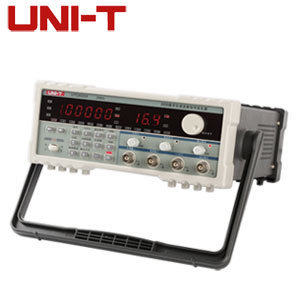

技术指标 UTG9005A （原UT9005A）

基本功能

量程

上限频率

5 MHz

输出特性

幅度（至开路）1mVρρ～20Vρρ,（至50 Ω） 0.5mVρρ～10Vρρ。输出阻抗 50Ω，直流偏置-10V～10V。具有与输出同步的TTL电平输出。

频率特性

正弦波:0.1Hz～仪器上限，其他波形:0.1Hz～5MHz，最高分辨率:0.01Hz或6位数字，长期稳定度:50ρρm，短期稳定度:1ρρm （开机热稳定后），精度:1Hz （>3.05kHz），0.01Hz （≤3.05kHz）。

频率计

测频范围：1Hz～100MHz， 输入信号：>100mV。

函数波形

基本波形：正弦，方波，三角波，升斜坡，降斜坡，升指数， 降指数。

正弦波，谐波失真

50 Ω负载，1Vρρ输出：< 20kHz / -55dBc， 20kHz～1MHz /-50dBc，1MHz～10MHz/-40dBc，10MHz～20MHz / -30dBc，20MHz～40MHz / -25dBc。

频率参数调制方式

线性和对数扫频、外调幅等调制方式。

信号特性

50 Ω负载, 1Vρρ输出: 方波的升降时间 <20ns，过冲 <5%，不对称性1%+20ns。三角波、斜波：线性（1kHz） <0.2%。

外调幅

输入电阻 1kΩ，调幅深度5Vρρ输入是100%。

占空比

20%～80%

设计特点

频率参数可键盘输入，也可旋钮连续调节，键盘和脉冲旋钮组合操作。

附加功能

具有输出直流电平调节和方波占空比调节功能。

一般特征

机身颜色

象牙白+灰色

机身重量

约2.5kg

机身尺寸

320（深）×240（宽）×100（高）mm

标准配件

电源线

标准包装

彩箱，中文说明书

标准包装数量

6台

标准包装尺寸

660（长）×410（宽）×600（高）mm

标准包装毛重

约18kg
