基本功能

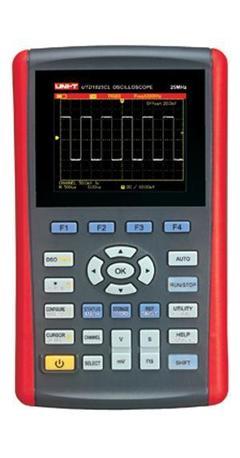

UTD1025CL

通道数

1

带宽

25MHz

最大采样率

200MS/s

上升时间

14ns

存储深度

12kpts

垂直灵敏度（V/div）

5mV/div～20V/div

垂直分辨率

8比特

时基范围（s/div）

10ns/div～50s/div

存储方式

位图、设置、波形

触发方式

边沿、脉冲、视频、斜率

接口

迷你（Mini） USB

波形参数自动测量

19种参数

视频制式

NTSC（1-525）, PAL（1-625）

斜率触发类型

＜（小于）、＞（大于）、＝（等于）

斜率触发条件

上升、下降

电池供电

≥ 8小时

界面显示

64k 彩色，320×240像素

万用表指标

量程

精度

直流电压 （V）

400mV/ 4V/ 40V/ 400V

±（1%+5）

交流电压 （V）

400mV/ 4V/ 40V/ 400V

±（1.2%+5）

直流电流 （A）

400μA/ 4000μA

±（1.2%+5）

40mA/ 4000mA

±（1%+5）

10A

±（1.5%+5）

交流电流 （A）

400μA/ 4000μA

±（2%+5）

40mA/ 4000mA

±（1.5%+5）

10A

±（5%+5）

电阻 （R）

400Ω/4KΩ/40KΩ/400K/4MΩ

±（1.2%+5）

40.00MΩ

±（1.5%+5）

电容 （C）

51.2nF/512nF/5.12μF/51.2μF/100μF

±（3%+5）

最大显示

4000

一般特征

电源

内置可充电锂电池：7.4V  3600mAh

外置直流适配器：100-240V，  50-60Hz，1.5A

LCD尺寸

3.5 英寸 64K 彩色 TFT  LCD,  320×240

机身颜色

红色+灰色

机身重量

0.9Kg

机身尺寸

199mm × 118mm × 49mm

标准配件

适配器、万用表笔、探头×1（1:1,10:1可切换）、10A分流器、携带包、USB连接线、软件光盘

标准包装

纸箱、使用手册、保用证

标准包装数量

10 台

标准包装尺寸

618mm × 464mm × 268mm

标准包装箱毛重

25Kg

安规等级

示波器 CAT II 300V，万用表 CAT III 600V

认证

CE ，EN: 61010-1

产品介绍

特点：

1）全自动设置功能（AUTO SCALE） 垂直和时基档位可随信号变化自动调整，无需人工干预；

2）独创强大的自动设置功能 对含有任何直流分量的信号能快速，准确的自动设置；

3）更广的电压测量范围 配合10×探头，衰减档位可达200V/div；

4） USB隔离通讯提供了更安全的USB通讯；

5）极低的电流测量内阻 测量结果更精确；

6）可设置黑白显示 更适合户外强光下使用；

7）智能升级功能 用户可通过本地或网络升级软件；

8）连续工作时间不少于8小时。
