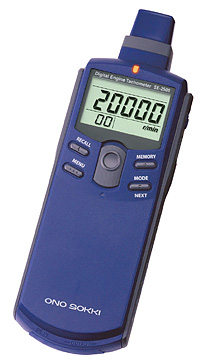

SE-2500手持式转速表
时间: 2013-11-20
SE-2500手持式转速表:电话:020-32056193,传真:020-82348703
SE-2500手持式转速表,
本仪器专门为汽油发动机的转速测量而设计制造的,传感器部分与测量部分及显示部分合为一体,加上内藏式电池,构成一台便携式非接触方式的发动机转速表。测量时,只要将转速表的先端部分 (传感部分) 靠近发动机的点火线圈,就可以测出发动机的转速 (精度不低于 1 r/min 或 0.01 r/s) 。若用附属的外接传感器 IP-2800 还可以远离点火线圈进行测量。 测得的数据还可以保存 (最多可存20个数据), 方便用户事后进行测量确认和分析处理。
模拟输出 (也可选择为监控输出方式) 与脉冲输出为标准配置,模拟输出信号可用来接笔式记录仪记录测量数据等 (监控输出可用来确认传感器输出波形及工作情况) ,脉冲信号可用来接 FFT 分析仪作跟踪分析用
特点
-
由于采用非接触式测量,既简单又安全
-
所测转速数据可精确到1 r/min 或 0.01 r/s
-
通过附属的外接传感器(IP-2800),不必靠近点火线圈就能完成测试
-
带背景照明功能,在光线不足的地方也能读取数据
-
带记忆功能,最多可存20条数据
-
带模拟和脉冲输出(标准配置)
■ 模拟输出 | 0 ~ 1 V/0 ~ F.S.(F.S.可任意设置)、10 bit D/A变换 |
■ 脉冲输出 | Hi电平:大于+4.5 V、Lo电平:小于+0.5 V |
-
• 通过外接传感器 VP-201/VP-1210(选购件),还可以测 4 缸柴油发动机的转速 *
简要规格
测量对象 汽油发动机 运算方式 周期运算方式 测量间隔 1秒+1周期以内 测量单位 r/min、r/s 测量范围 2冲程
4冲程
测量范围
- 单缸发动机
120~20000 r/min 单缸发动机
双缸发动机
120~20000 r/min - 3缸发动机
120~20000 r/min 双缸发动机
4缸发动机
120~20000 r/min - 5缸发动机
120~20000 r/min 3缸发动机
6缸发动机
120~15000 r/min 4缸发动机
8缸发动机
120~12000 r/min - 10缸发动机 120~10000 r/min - 12缸发动机 120~8000 r/min *若单位为r/s时,可用上述r/min的指标除以60来求得
测量精度 显示值*×(±0.02%)± 1位(*显示值为不带小数点的计数值。) 测量方式 电磁感应方式 测量间距 10~200 mm 测量部位 点火线圈 气缸与冲程数的选择 内藏式信号选择器 显示部分 7段5位液晶显示、带背景照明 溢出功能 当测量值超出测量范围时,有溢出(ERROR 记号)显示 转速上限警告功能 当转速测量值超出预先设定的上限值时,有上限警告(↑记号)显示 模拟输出 与转速显示相对应 输出电压: 0 ~ 1 V / 0 ~ 满量程 (全量程可任意设置)
变换方式: 10 bit D/A 变换
直线性: ± 1 % / 满量程
输出信号刷新时间:小于 50 ms + 1 个周期的时间
温度稳定性: ±0.05 % / 满量程 / ℃ (零点与量程)
设定误差: ±0.5 % / 满量程
负载阻抗:大于 100 kΩ监控输出 用来监控来自传感器的信号(与模拟输出切换使用) 脉冲输出 每检测出一个信号,则输出一个脉冲 输出电压: Hi 电平 大于 +4.5 V ; Lo 电平 小于 +0.5 V
输出电平的逻辑理论:正逻辑
负载阻抗:大于 100 k Ω使用温度范围 0 ~+40 ℃ 保存温度范围 -10℃ ~+50 ℃ 电 源 7号干电池 (1.5 V) × 4节,或采用专用AC交流电源适配器 PB-7090 (选购件) 电池寿命 大于32小时(背景照明 OFF时) 、 8小时(背景照明 ON时) 电池不足的告警显示 当电池电压降至约4.4 V以下时,会出现电池不足的告警(LOW记号)显示。 外形尺寸 198.5(L) × 47.5(H) × 66(W) mm 重 量 约250 g (仅为主机重量,不包括电池) 附属品 7号干电池x 4节、IP-2800点火脉冲传感器、便携提箱 价 格 请与本公司在各个国家或地区的代理商联系。 选购件 VP-201发动机转速传感器
VP-1210发动机转速传感器(高灵敏度型)
LA-0203C 测量三角架
HT-0521A 测量夹具(与HT-0522 磁性表架配套使用)
HT-0522 磁性表架(与HT-0521A 测量夹具配套使用)
PB-7090 AC电源适配器
AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2 m)
■选购件
VP-201/VP-1210
发动机转速传感器LA-0203C
测量用三角架HT-0522/0521A
磁性表架与测量夹具VC-1210是高灵敏度型
PB-7090
AC电源适配器AX-501
带BNC插头信号电缆
