HR-6800手持式转速表

时间： 2013-11-20　

HT系列转速表：电话：020-32056193，传真：020-82348703

HT-3200、HT-4200、HT-5500、HT-6100、HR-6800、FT-7200

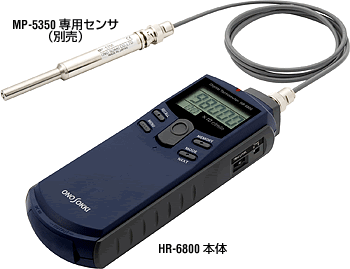

HR-6800这是一种非接触式，小型手持式数字转速表，可进行高精度的转速测量，最高能测到999,990 r/min 的转速。

齿科机械的旋转体或纺织工业机械的高速主轴等高速旋转体，以及机床的高速马达的自身之转速等，只要把电磁式传感器靠近其旋转轴，就可以从钻头等上齿的凹凸形状，在一般的旋转机械上磁化，非接触地方便地直读显示转速r/min。

这种转速表的量程很大，从100 r/min到999,990 r/min。

标准配备有模拟量输出和脉冲输出，模拟输出可用数据记录仪等记录，而监视器输出可用于传感器波形确认或FFT分析仪解析输入信号用。脉冲输出可用于FFT分析仪的跟踪解析用信号。另外，内有可存储20个测量结果的存储器，便于测量后的确认及记录。

特点

• 用专用的高速电磁式转速传感器与高灵敏度放大器，实现非接触式高转速的测量。

• 量程大：低转速(100 r/min) ～ 高转速(999,990 r/min)

• 表体小型、轻量，采用大型液晶屏显示，清晰易读

• 标准配备模拟信号输出(与监视器信号输出可切换使用)及脉冲输出

• 具有最大值・最小值保持功能，还有存储器，可存储最多20个测量结果，便于测量后对测量结果的确认

  简要规格

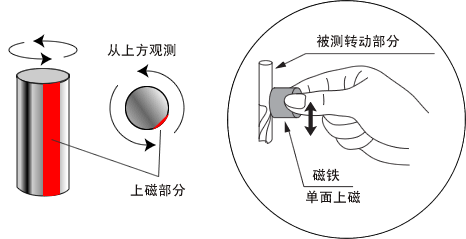

  测量对象	齿科机械的旋转主轴、纺织机械的旋转主轴、高速机床的旋转体(立铣刀、钻头)等 ※被测对象的转动部分的其中一部分需要进行上磁处理。
  对应传感器	MP-5350 电磁式转速传感器(高速用)(选购件)
  运算方式	周期运算方式
  显示部	液晶显示、5位、带背光
  测量时间	50 ms ＋ 输入信号10个周期时间以内
  显示更新时间	1 s/0.5 s 可切换
  测量单位	×10 r/min
  量程	100 ～ 999,990 r/min(量程可切换)
  测量精度	显示值×(±0.02%)±1计数位 *对显示值的测量精度
  存储功能	20个测量结果可存储在不挥发性存储器内(电源OFF，也可保持记录不消失)
  峰值保持功能	最大值(MAX)、最小值(MIN)
  溢出显示	当测量值超过显示范围时，溢出(ERROR标记)显示
  转速上限警报功能	当转速超过预先设定的上限值时，上限警报(↑标记)显示
  触发功能	用本体右侧面的旋转电位器调整
  模拟输出	相对于转速显示值的输出 输出电压：0 ～ 1 V / 0 ～ 满刻度(满刻度可任意设定) 变换方式：10位数/模(10 bit D/A)变换 线性：±1％ / 满刻度 输出更新时间：50 ms＋1个周期时间之内 温度稳定度：±0.05 ％ / 满刻度 / ℃(满量程及零) 设定误差：±0.5 ％ / 满刻度 负荷电阻：100 kΩ以上
  监视器输出	传感器信号的监视器用模拟输出(与上述转速模拟输出可切换)
  脉冲输出	对每个信号检测为1个脉冲输出 输出电压：Hi +4.5 V以上、Lo +0.5 V以下 输出逻辑：正逻辑 负荷电阻：100 kΩ 以上
  使用温度范围	0 ～＋40℃
  保存温度范围	－10℃ ～＋50℃
  使用湿度范围	35 ～ 85% RH(不结露)
  保存湿度范围	35 ～ 85% RH(不结露)
  电 源	7号电池(1.5V)×4个或专用AC适配器PB-7090(选购件)
  电池寿命	连续使用时间：10小时以上(当背光OFF时)
  电池警告显示	电池电压为4.4 V以下时，显示警告标记(LOW标记)
  外形尺寸	66(W)×189.5(L)×47.5(D)mm
  重 量	约 250 克(包括电池)
  附 件	7号电池(1.5V)× 4 携带盒 MI-0301三脚架安装用适配器
  选 购 件	・MP-5350高速专用传感器 ・AX-501 BNC接头用输出电缆 (2 m、模拟脉冲兼用) ・HT-0522 磁性表架 (与HT-0521A测量夹具配套使用)  ・HT-0521A 测量夹具 (与HT-0522磁性表架配套使用)  ・PB-7090 AC适配器




  ■MP-5350电磁式转速传感器(高速专用)

  检测方式	电磁感应方式
  连接电缆	附属1 m(两端带BNC插头)
  使用温度范围	0 ～＋40℃
  保存温度范围	－10℃ ～＋50℃
  外形尺寸	107×Φ14 mm
  重量	约 50 克(仅检测部)
