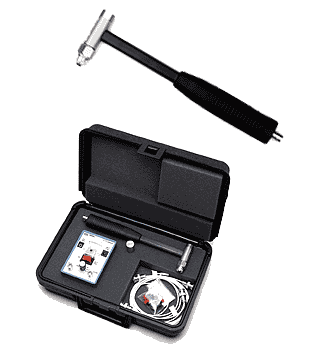

GK-3100脉冲锤

时间: 2013-11-26


GK-3100脉冲锤,电话:020-32056193,传真:020-82348703

脉冲锤是固有振动测量时或在模态分析时所使用的,内置有力传感器的激振锤。

在被测对象物上装置加速度传感器,用脉冲锤敲击被测物,脉冲锤的激振信号和加速度传感器上响应的加速度信号,这两个信号输入FFT分析仪,就可测量频率响应函数(测量固有振动频率)。另外,能将测得的频率响应函数读入模态分析软件,对被测对象进行模态分析。

特点

  • 由于内置前置放大器,就不需要电荷放大器,可以与小型电源单元组合,轻便地使用

  • 电源单元没有调节旋钮,操作简单

  • 与被测对象组合,可交换使用冲击基片

  • 脉冲錘及放大器的输入输出接插件,因为采用CO2(BNC)型,操作简便

    概要规格

    频率范围 ~8 kHz
    测量范围(5V输出) 2200 N
    灵敏度 2.3 mV/N
    共振频率 31 kHz
    锤重量 140 g
    头部直径 15 mm
    基片直径 6.4 mm
    夹子长度 203 mm
    系统构成 ・脉冲锤
    ・延长器(扩张器)
    ・电源单元(006P 9V干电池 × 3附带)
    ・锤用电线(3 m)
    ・信号输出线(0.9 m)
    ・脉冲基片、软基片、中等基片、硬基片、基片盒
    ・手提箱
    选 购 件 ・GK-0502 基片插入组件(超软基片、软基片尖端橡胶部各10个)

    ・GK-0503 中等基片
    ・GK-0504 超软基片
    ・GK-0505 软基片
    ・GK-0506 硬基片
