您现在的位置: 首页 > 日本小野ONOSOKKI > 脉冲锤
GK-4110G10脉冲锤
时间: 2013-11-26
GK-4110G10脉冲锤,电话:020-32056193,传真:020-82348703
脉冲锤是固有振动测量时或在模态分析时所使用的,内置有力传感器的激振锤。

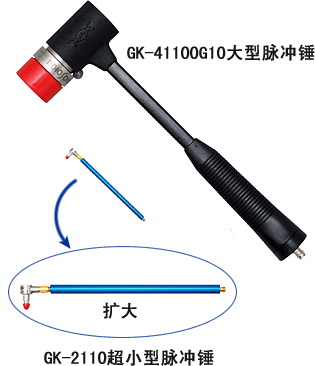

GK-2110是重量仅4.8 克的超小型脉冲锤,可用于小型,轻量的物品的加振激励试验。如小型电子电器产品及其机构配件,小型汽车机械配件等。GK-4110G10是重量1.1 公斤的大型脉冲锤,可用于大型或具有一定重量的物品的加振激励试验。如轿车的车体,大型机械构造物件等。
在被测对象物上设置加速度传感器,通过脉冲锤敲击被测物,脉冲锤和加速度传感器将分别产生激振的力信号和激励响应的振动加速度信号,这两个信号经FFT分析仪,就可测量出频率响应函数(测量固有振动频率)。另外,能将测得的频率响应函数读入模态分析软件,可对被测对象进行模态分析
特点
-
GK-2110是重量仅4.8 克,可用于硬盘驱动器的小型外壳框体特性,压缩机导管共鸣对策的加振
-
GK-4110G10是重量1.1 公斤, 可用于轿车车体的加振
-
内置前置放大器可连接带有CCLD定电流驱动功能的测定分析仪(GK-4110G10 支持TEDS功能)
-
根据不同的被测对象,可交换使用各种适当的锤头
概要规格
GK-4110G10 | GK-2110 | |
频率范围 (使用硬质锤头) |
~ 1 kHz | ~ 20 kHz |
测量范围 | 22000 N | 220 N |
灵敏度 | 0.23 mV/N | 22.5 mV/N |
共振频率 | 12 kHz 以上 | 100 kHz 以上 |
锤重量 | 1100 g | 4.8 g(接塑料锤柄时) |
锤体直径 | 51 mm | 6.3 mm |
锤头直径 | 51 mm | 2.5 mm |
锤柄长度 | 370 mm | 107 mm |
信号输出接头 | BNC(CO2) |
铝制锤柄(5-44同轴电缆接头) 塑料锤柄(带延长电缆,10-32袖珍接插件) |
输出信号 |
定电流驱动对应电压信号 支持TEDS(Ver. 1.0) |
定电流驱动对应电压信号 |
输出阻抗 | 100 Ω以下 | 100 Ω以下 |
定电流驱动(CCLD)电源 | 2 ~ 20 mA、+18 ~ +30 VDC | 2 ~ 20 mA、+18 ~ +30 VDC |
系统构成 |
|
|
