DR-7100记录仪

时间： 2013-11-25　

DR-7100记录仪,电话：020-32056193，传真：020-82348703

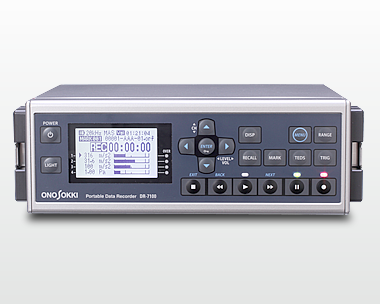

DR-7100便携式声学振动记录仪，可以简单地进行完成声学振动信号的高精度数据采集的记录仪。
我们的生活环境中，越来越多的伴随着各种各样的产生噪声及振动的机器及装置，如汽车，铁道车辆，家用电器，风力发电装置等。各种产品的设计研发团队，努力使得产品更加低噪声，声音更加悦耳，振动更加小。通过产品的静音程度不断提高，使得以前在使用环境中不太在意的振动噪声的影响突出起来。
因此，在声学振动测试中，需要便于携带，操作简单，能够迅速并且正确地高精度进行数据记录的记录仪。
DR-7100便携式声学振动记录仪，正是满足这种实际需求的记录仪。

特长：高速采样，高精度数据记录(4ch 40 kHz 分析频率范围 24 bit ^*1)

• 动态量程高达 90 dB以上

• 配有专用转速脉冲输入通道(1通道)

• 支持SDHC 8 G存储卡

• 支持TEDS规格传感器设定便捷

• A5尺寸

• 提供波形表示处理软件(OS-2500)

• 双机联机功能(选购功能)

^*1 40 kHz分析频率范围记录功能为选购功能(标准为20 kHz分析频率范围记录功能)

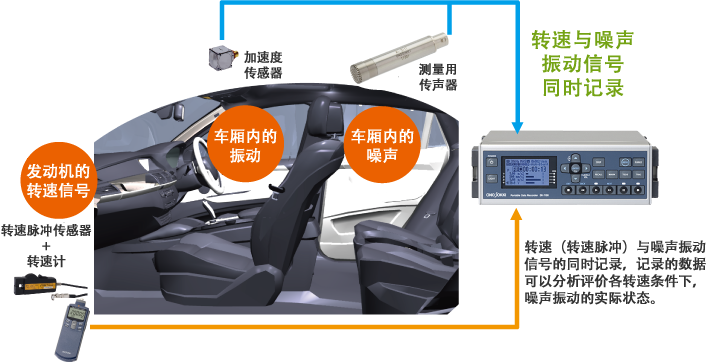

应用例

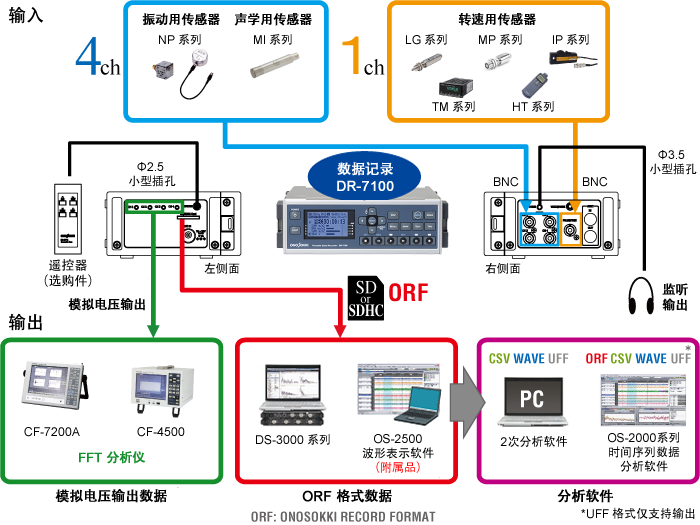

测量系统的组成

简要规格

通道数	输入通道 × 4 转速/外部触发输入通道 × 1
	输出通道 × 4 监听输出通道 × 1
输入端子	BNC型(电压输入/CCLD 方式切换)
TEDS	支持IEEE1451.4 (TEDS)(Ver.1.0以上)
A/D转换器	24 bit
记录分析频率量程	100 Hz，500 Hz，1 kHz，5 kHz，10 kHz，20 kHz，40 kHz (※40 kHz为选购功能)
频率特性	DC耦合：DC～3 Hz ±1.0 dB 3 Hz～40 kHz ±0.5 dB AC耦合：1～3 Hz ±1.0 dB 3 Hz～40 kHz ±0.5 dB
输入电压量程	0.01，0.0316，0.1，0.316，1，3.16，10 Vpk　7量程
动态量程	90 dB以上(记录数据分析频率范围 20 kHz量程，输入电压量程1 V，TYP)
转速输入	AC：正弦波或方波 DC：脉冲幅宽 5 μs 以上的方波 输入电压14.1 V以下
触发类型	外部，内部，时间
触发前置	0，1，5 s(触发时刻的前置时间)
校准功能	TEDS型传感器直接校准 一般传感器的灵敏度数值设定
记录数据格式	ORF格式(Onosokki Record Format)
记录媒介	SD(容量 256 MB)，SDHC(容量 4 GB，8 GB)(仅限于已检验的存储卡产品)
记录数据时间	约 43 分钟(4通道同时记录)，约172分钟(1通道记录) (20 kHz × 2.56，24 bit，使用2 GB存储卡) 连续记录容量为 2 GB
电源	干电池(5号碱性或镍氢电池)4节 外接直流电源：+10 V ～ +18 V
电池寿命	4.5小时以上(镍氢电池使用时) (记录分析频率量程 20 kHz，4通道同时记录，CCLD有效状态)
外观尺寸	199(W) × 148(D) × 70(H) mm
重量	1.1 kg以下(不含电池)
附件	5号碱性电池 4 节 256 MB SD存储卡 1 个 DS-7100用波形表示软件 (OS-2500) 1 套 携带套 1 个 背带 1 个 耳机话筒 1 套 使用说明 1 册
选购件	DR-0720 40 kHz记录分析频率量程扩大功能 DR-0730 2单元连接功能 DR-0703 2单元连接功用电缆 DR-0745 AA滤波器开关功能 ※1 DR-0711 遥控器 AX-501 输出用信号电缆 (2 m) BNC接头←→小型插头 (φ2.5) MX-101 输入用BNC信号电缆 (1.5 m) – AC电源适配器(STD-1533PA) – AC电源适配器用电源电缆 – 车用蓄电池 (12 V) 连接用电源电缆 (5.4 m) – SDHC 存储卡 (4 GB, 8 GB)　※2

※1　AA滤波器：Anti-Aliasing 假频滤波器。
假频滤波器是一种低通滤波器，使用它可以防止在数据采样时由信号的高频成分产生的混频误差。

※2　推荐使用存储卡：4 GB (Transcend TS4GSDHC150)，8 GB (Transcend TS8GSDHC150)
