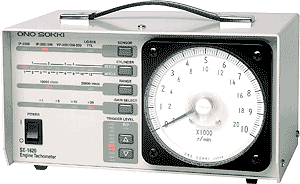

SE-1620转速显示仪
时间: 2013-11-25
SE-1620转速显示仪,电话:020-32056193,传真:020-82348703
能对应各式各样的点火脉冲传感器,只要一接上就能测出汽油发动机的转速。量程比前一个型号要宽一倍,达20,000r/min。模拟表头采用2重刻度显示。
特点
可测至 20,000 r/min
能对应各种各样发动机的转速传感器,同时也能对应 5V 系列 ECU 的转速脉冲输入
通过对输入灵敏度的选择和调整,使输入信号根据不同的点火系统和传感器达到最佳程度
采用100mm见方的广角表头,视角宽广,便于读取数据
采用直流供电(12VDC或24VDC),方便用户进行車載或野外试验
模拟输出及脉冲输出为标准配置
规格简介
单缸、双缸:
选购件(传感器)
欲查询详细资料,请点击下列组图
输入
适配传感器
IP-292 点火脉冲传感器(用于初级低压端)
IP-296 点火脉冲传感器(用于次级高压端)
IP-3000A 点火脉冲传感器(用于初级低压端)
OM-1200 电磁式转速传感器(用于感应点火线圈)
VP-202 汽油和柴油发动机两用电动式振动传感器
TTL电平输出传感器 (LG-916光电式传感器)
测量对象
汽油发动机
2冲程(单缸、双缸、3缸、4缸)
4冲程(单缸、双缸、3缸、4缸、5缸、6缸、8缸、10缸、12缸)
测量范围
■2冲程
500 ~ 20,000 r/min
3缸:
500 ~ 16,000 r/min
4缸:
500 ~ 12,000 r/min
■4冲程
1 ~ 5缸:
500 ~ 20,000r/min
6缸:
500 ~ 16,000r/min
8缸:
500 ~ 12,000r/min
10缸:
500 ~ 10,000r/min
12缸:
500 ~ 8,000r/min
输入接插件
传感器输入端:BNC插座
TTL电平输入端:6芯插座(R03RB6F、外部供电:12V/100 mA)
输入增益选择
有1、5、10、20倍4档供选择
显示
显示器
100 mm见方的广角表头(精度为1.5级)
表盘刻度
0 ~10,000 r/min 和 0 ~20,000 r/min 的两重刻度
模拟输出
输出电压
0 ~ 10 V (0 ~ 10,000 r/min 或 0 ~ 20,000 r/min)
输出电压精度(温度漂移)
零点漂移:± 0.2 % / F.S.(25℃)
满量程漂移:± 0.3 % / F.S.(25℃)
线性度
小于±0.2 % / F.S.
交流雯波系数
小于250 mVp-p (当转速为500 r/min时)
输出组抗
小于1 Ω (25℃)
频率相应
约 20 ms
负载阻抗
大于10 kΩ
脉冲输出
输出波形
矩形波:脉宽约2 ms(输入信号为曲轴每转两圈输出1个脉冲)
输出电压
Hi:约 4.5 V、Lo: 约 0.5 V
负载阻抗
大于50 kΩ
一般仕様
电 源
DC 12 ~ 24 V
消耗电流
约 500 mA (DC12V時)
使用温度范围
0 ~ +40 ℃
保存温度范围
-10 ~ +60 ℃
重 量
约 1.3 kg
外形尺寸
221 (W) x 116 (H) x 150 (D) mm
附属品
模拟输出信号电缆 (1.9m)
脉冲输出信号电缆 (1.9m)
电源电缆 (3.4m)
价 格
请与本公司在各个国家或地区的代理商联系。
IP-292/296
点火脉冲传感器
IP-3000A
点火脉冲传感器
OM-1200
点火脉冲传感器
VP-202
电动式振动传感器
LG-916
光电式传感器
