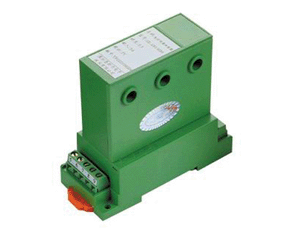

CE-IJ31-52BS3电流隔离传感器

时间： 2013-11-08　

CE-IJ31-52BS3电流隔离传感器

联系电话：020-82348735，传真：020-82348703

CE-A系列智能产品常见故障与排查
为减少产品的使用故障，产品上电前用户应仔细阅读CE-A产品使用手册，并遵照本文第1条的有关注意事项。
1上电红灯不亮
·检查接线、输入电源值是否与产品接线图和标签上的标识一致；
· 测量电源工作电流是否正常（正常工作电流30mA左右）；
· 如检查测量无误，表明红灯坏；
2上电红灯2S左右闪烁一次（正常工作100mS闪烁一次）。
现场干扰较大，导致产品无法正常工作，看门狗复位。
3 通讯不正常
· 检查通讯地址与波特率是否与产品的设置相符，出厂设置地址为1号，波特率为9600bps，通讯格式为n,8,1；
· 检查使用的命令是否与产品说明书上的说明相符，CE产品有ASCII码与MOUBUS两种通讯协议；
· 发送数据时绿灯无闪烁，表明通讯线路故障，CE产品收不到数据；
· 发送数据时绿灯微闪烁一次（大约点亮1ms左右），表明地址或命令错误，产品能接收到数据，但数据不正确，迅速退出接收；
· 通讯时绿灯点亮几十毫秒，说明CE产品能正常接收到数据并正确响应发送出数据，此时如果主机无法接收到数据，请检查RS485或RS232的接收端是否有故障或应用软件是否能正常接收到数据？推荐在PC机上使用“串口调试助手”软件来接收数据检测通讯帧是否有误。
4功率为负值
· 当有功功率出现负值时，电流输入的方向相反，重新调整电流输入接线方向；
· 三相四线产品出现功率只有总功率的三分之一左右时，此时电流输入的某一相输入方向反；
5无频率值
确认A路电压是否正确接入，频率信号是从A路电压上取得。
6地址与波特率如何修改？
可通过CE产品的测试软件修改地址与波特率，网站上有下载，如果产品上有拔码开关的可通过拔码开关来设置。
7二隔离与三隔离输出端接线区别：

隔离类别	输出端接线图示	适用型号	备注
二隔离		CE-AJ11 CE-AJ31 CE-AJ41	7脚为+5VDC输出，最大负载20mA电流输出，485与电源共地。
	5:电源+; 6:电源-; 7:+5VDC; 8:485-; 9:485+;
三隔离		CE-AJ12 CE-AJ32 CE-AJ42	7脚为485的输出地，电源与485隔离，不共地。
	5:电源+; 6:电源-; 7:VSS;8:485-; 9:485+;

主要特性
检测范围：1A~100A
输出纹波：10mV(0.2级),15mV(0.5级)
温漂特性：≤200ppm/℃(0.2级),≤500ppm/℃(0.5级)
响应时间：≤300mS(CE-IJ31)，≤400mS(CE-IJ31A)
静态功耗：Vz,Vd,Vg,Iz输出：350mW(0.2级),300mW(0.5级)；Iy输出：480mW(0.2级),450mW(0.5级)
负载能力：负载≥2KΩ(电压输出)；负载≤250Ω(电流输出)
工作环境：温度:-10~60℃；湿度:≤95%(不结露)

产品特性选择表(请按"从左到右的原则"选出可选项)

产品类型	输入性能	输出类型	辅助电源	穿孔(mm)	外形	精度	输入量程范围
CE-IJ	31：三路(电磁两隔离，110V/220V供电为三隔离)	3：0~5V DC(Vz) 8：0~10V DC (Vd)	2：12V 4：24V	M：无孔	H4	0.5	0~0.5-30A
		1：0~5VRMS(Vg) 3：0~5V DC (Vz) 4：0~20mA (Iz)注② 5：4~20mA (Iy)注② 6：1~5V DC (Vy) 8：0~10V DC (Vd)	2：12V 3：15V 4：24V	B：ф6.5	S3	0.2 0.5	0~0.5-30A
				B：ф6.5	SK注②	0.5	0~0.5-30A
				D：ф11	S5	0.5	0~30-100A
		3：0~5V DC(Vz) 4：0~20mA (Iz)注② 5：4~20mA (Iy)注② 6：1~5V DC (Vy) 8：0~10V DC (Vd)	7：48V注④ 8：110V 9：220V	M：无孔	SK	0.2 0.5	0~0.5-5A
			7：48V注④ 8：110V 9：220V	B：ф6.5	SK	0.2 0.5	0~0.5-30A
	31A：用于畸变或非正弦波交变信号的真有交值检测	1：0~5VRMS(Vg) 3：0~5V DC (Vz) 4：0~20mA (Iz)注② 5：4~20mA (Iy)注② 6：1~5V DC (Vy) 8：0~10V DC (Vd)	2：12V 3：15V 4：24V	B：ф6.5	S3	0.5	0~0.5-30A
				B：ф6.5	SK注②	0.5	0~0.5-30A
				D：ф11	S5	0.5	0~30-100A
		3：0~5V DC(Vz) 4：0~20mA (Iz)注② 5：4~20mA (Iy)注② 6：1~5V DC (Vy) 8：0~10V DC (Vd)	7：48V注④ 8：110V 9：220V	M：无孔	SK	0.5	0~0.5-5A
			7：48V注④ 8：110V 9：220V	B：ф6.5	SK	0.5	0~0.5-30A

选型注意事项：
注①…高可靠性变送器，电源与输入防雷击浪涌能力在4KV以上。
注②…选用该输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明。
注③…选用BS3、BSK型被测电流>30A；DS5型被测电流>100A时，用户应在每相加一个电流互感器（CT），其次级信号作为测量输入信号。
注④…非常规产品,根据客户需求生产,订货前请咨询我公司。
选型示例：CE－IJ31－32BS3－0.5/0~5A
描述：输入三相交流电流:0~5A,输出:0~5VDC,辅助电源:+12V,孔径：ф6.5mm，等级指数:0.5级，S3型电量隔离变送器。
