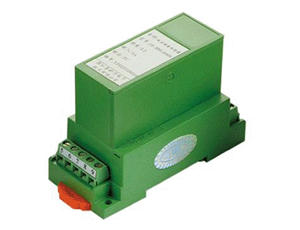

CE-IZ01-34MS2电流隔离传感器

时间： 2013-11-11　

CE-IZ01-34MS2电流隔离传感器

联系电话：020-82348735，传真：020-82348703

CE系列电量隔离变送器使用须知
为减少CE产品使用故障，请用户在产品加电测试和使用前必须仔细阅读使用说明书，并遵守以下注意事项：
1、辅助电源电压必须符合产品标签上规定的额定值，精度不低于5％，纹波≤0.4％，公共输出端最好接大地。
2、使用时，必须按产品对应的接线图正确连接信号输入、输出和电源接线，辅助电源和输入信号、输出信号（三隔离产品）之间不能共地，检查无误并确认端子与信号线芯接触良好后，再接通辅助电源和输入信号。
3、如用户订货时无特殊申明，电流信号输出型产品的输出端负载电阻应≤250Ω，且不得在加电条件下长时间开路电压或频率输出型产品的输出端负载电阻应≥2KΩ，且不得在加电条件下让负载电阻＜＜2KΩ或短路；外接负载均应为无源负载。
4、产品使用环境应无结露，无导电尘埃和破坏绝缘、金属的腐蚀性气体存在；
5、产品用于强电磁干扰环境时，输入输出线信号连线应使用屏蔽线，电压或频率信号输出线长度以不超过1米为宜集中安装时，产品安装间距应≥10mm。
6、产品出厂时已按产品标准调好零点和精度，使用时请勿随意调校。
7、如用户订货时无特殊申明，交流电量变送器出厂电气指标是按输入50HZ电量校正。
8、如用户订货时无特殊申明，变送器工作环境温度为0~50℃。
9、CE系列产品通常在交流屏、直流屏和其它电气自动测控装置中使用，如产品的信号输入输出接线需暴露在室外用户应考虑采取防雷措施。

传感器介绍：

CE-IZ01、CE-IZ02：应用于各种直流系统中的直流电流信号的检测；
CE-IZ01A：应用于电镀行业等干扰较大环境的直流电流信号的检测；
CE-IM01、CE-IM02：应用于各种直流系统中的脉动直流信号的检测；
CE-IB01、CE-IB02：应用于各种直流系统中的双向直流电流信号的检测；
CE-IH03：应用于各种电力系统中的交直流信号的检测。
检测范围宽：1mA~5A；
抗干扰能力强：可提供输出/电源端抗浪涌电压达2kV以上的产品；
高性能：小信号输入时产品的最高精度能达到0.2级且输出稳定；
可靠性高：隔离耐压≥2500VDC；
多种输入检测方式，多种输出信号形式、方便用户选择使用；
可根据用户特殊情况量身定制特殊产品。
电流隔离传感器/变送器主要特性

检测范围：1mA~400A
输出纹波：10mV（0.2级），15mV（0.5级）
温漂特性：≤200ppm/℃（0.2级）,≤500ppm/℃（0.5级）
响应时间：≤300mS（CE-IZ01，CE-IZ02） 响应时间最小为15mS
静态功耗：Vz,Vd,Vg,Iz输出：200mW（CE-IZ02）,400mW（CE-IZ01）
Iy输出：300mW（CE-IZ02）,500mW（CE-IZ01）
负载能力：负载≥2KΩ（电压输出）,负载≤250Ω（电流输出）
工作环境：温度:-10~60℃；湿度:≤95%（不结露）
