WP-S832巡检仪

时间： 2013-11-21　

WP-S832智能多路巡检显示控制仪

广州技创电子设备有限公司—优势供应香港上润WP系列仪表，欢迎来电咨询采购！

电话：020-32056155

传真：020-82348703

产品概述：
各输入端口均具备万能信号和单通道输入功能，且各路可同时输入不同类型的信号，输入信号全切换时只需通过仪表菜单的简单选定，即可实现不同类型输入信号（各种热电偶、热电阻、标准电压 / 标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
控制输出有二种：各路统一报警输出/变送输出；各路分别独立报警输出/变送输出。统一报警型又分为：报警记忆型和报警无记忆型。输出回路均采用光电隔离，具有良好的抗干扰能力。

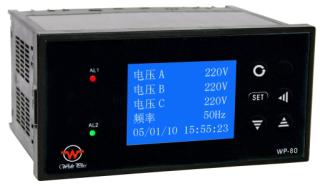

具有高亮度LED数码显示和全中文大屏幕LCD液晶显示两种。可带有串行通讯接口。整机采用卡入式结构，使安装十分简便。

选型表：

型号										说明
WP-	□	□□□	-□	□	-□□	-□	□	□	-□
外形特征	D									双屏数码横式显示
	S									双屏数码竖式显示
	MD									液晶横式显示
	MS									液晶竖式显示
通道及控制		806								八路巡检测量显示
		807								八路巡检测量带统一报警
		808								八路巡检分别输出测量控制仪（注2）
		809								十六路巡检测量显示
		816								十六路巡检测量带统一报警
		832								三十二路巡检测量带统一报警
通讯方式			0							无通讯接口
			2							RS-232C通讯接口
			8							RS-485通讯接口
输出方式				1						继电器控制或报警输出
				2						（4～20）mA输出
				3						（0～10）mA输出
				4						（1～5）V输出
				5						（0～5）V输出
				6						SCR可控硅过零触发脉冲输出
				7						SSR固态继电器控制信号输出
				8						特殊规格变送输出
输入类型					□					参见“输入类型表”
第一报警/第二报警						N				无控制/报警（可省略）
						H				第一报警为上限报警
						L				第一报警为下限报警
记忆报警										不带记忆报警功能（可省略）
记忆报警							K			带记忆报警功能
馈电输出								P		DC24V馈电输出
供电方式										AC220V线性电源（可省略）
									T	AC（90～265）V开关电源供电
									W	DC24V供电

★注：1、8路分别输出和16路巡检仪有航空插头和接线柱式接线,出厂默认接线柱式,如需航空插头请订货时注明。32路巡检仪接线方式只有航空插头。
2、分别输出为8路上限+8路下限控制报警输出或8路分别变送输出，输出继电器与变送二者选一。
输入类型表：

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800℃	09	Pt100.1	-99.9～320.0℃	17	（30～350）Ω	-1999～9999d
02	S	0～1600℃	10	Cu50	-50.0～150.0℃	18	特殊规格	特定（注1）
03	K	0～1300℃	11	（0～20）mV	-1999～9999d	19	（4～20）mA开方	-1999～9999d
04	E	0～1000℃	12	（4～20）mA	-1999～9999d	20	（0～10）mA开方	-1999～9999d
05	T	0～320.0℃	13	（0～10）mA	-1999～9999d	21	（1～5）V开方	-1999～9999d
06	J	0～1200℃	14	（1～5）V	-1999～9999d	22	（0～5）V开方	-1999～9999d
07	WRe3-25	0～2300℃	15	（0～5）V	-1999～9999d	23	可切换输入	注2（不含17代码输入）
08	Pt100	-200～650℃	16	（0～20）mA	-1999～9999d			注2（不含17代码输入）

●注1:特殊型号或要求,请订货时说明输入信号类型或参考标准。

●注2:可切换输入只需设定仪表二级参数，可切换以下输入分度号。
