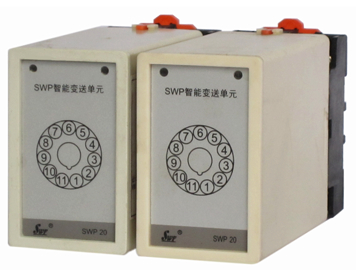

SWP-202-IC-12/12-21-A转换模块

时间： 2014-01-08　

SWP-202-IC-12/12-21-A转换模块

电话：020-82348735，传真：020-82348703

一、仪表特点

1、内部采用微处理进行数学运算，可对各种非线性输入信号进行精度极高的线性矫正。配用SWP20SH显示模块，可将输入信号所对应的测量值以数字方式方便直观的显示出来。

2、可选交直流两种电源，变送输出与主机隔离，具有1～5V DC或4～20mA DC输出信号的选择功能和断线保护功能。

二、仪表参数及接线图

型号 SWP-201 202电压/电流系列 输入信号 模 拟 量 　mV输入:　 　3～100mV   V输入:　　　0～100V DC(绝对值小于100V)   mA输入:　　 0～20mA DC 特性 参数设定 由SWP20PCA编程器进行设定 响应时间 mV输入：约500ms（时间常数）V、mA输入：约100ms（时间常数） 断线保护 断线保护仅在mV输入下提供 共模抑制比 50Hz时，大于120dB 接 线 图 A：单路输入型 B：双路输入型

三、电压/电流转换模块型谱表

型 号 代 码 说 明 SWP-20 　□－ □□－ □ - □- □- □ 电压/电流转换模块 输入通道数 1 2           单路 双路 模块功能 IC         电压/电流转换 输入信号 □       参见"输入信号" 第一路输出方式 1 2     1～5V 4～20mA 第二路输出方式 0 1 2 3 4 5 6   无第二路输出（可省略） 第二路输出为1～5V输出 第二路输出为4～20mA 第二路输出为报警触点控制 第二路输出RS-232通讯接口 第二路输出RS-485通讯接口 第二路输出为特殊规格 供电方式 N W T AC220V （可省略） DC24V供电 AC90～260V供电（开关电源）

★ 输入信号刻度表

代码 输入信号 测 量 范 围 说 明 输入信号 N mV输入（ ）内记入0 ～ 100mV DC量程的输入范围 0 ～ 100mV DC 本表所列为最大量程，用户可在量程范围内通过修改变送器内部参数确定量程范围 V V输入 （ ）内记入0 ～ 100V DC量程的输入范围 0 ～ 100V DC I mV输入（ ）内记入0 ～ 20mA 量程的输入范围 0 ～ 20mA DC
