SWP-X803-8-D-B-P-W闪光报警控制仪

时间： 2014-01-08　

SWP-X803-8-D-B-P-W闪光报警控制仪

电话：020-82348735，传真：020-82348703

一、仪表特点
　　闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式，可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。
二、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
型号 SWP-X803系列 接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

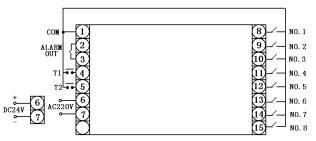

接线图

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

三、SWP系列闪光报警控制仪型谱表
型 号 代 码 说 明
SWP - □ 　□□□ 　□ □ □ □　□ 　　
特 征 X 参数显示：八位高亮度LED通道显示
控制作用 803 　 闪光报警仪
通讯方式 □ 0：无通讯；2：RS-232；8：RS－485
指示方式
D
N

八段数码管指示
平面LED指示（无通讯）
输入信号
A
B
C
D

接点式闭路报警
接点式开路报警
标准TTL电平
特殊规格
馈电输出 P DC24V馈电输出
供电方式
W
　　
DC24V供电
AC220V供电（线性电源，可省略）
★ 平面LED指示的闪光报警器无通讯，无开关电源供电方式。
★ 型号举例：
①SWP-X803-D-A-P-W（发光管式指示）
接点式闭路报警，DC24V馈电输出，DC24V供电，发光管式指示。
②SWP-X803-8N-B-P-T（数字式指示）
通讯方式RS485，接点式开路报警，DC24V馈电输出，AC90～265V供电，数字式指示。
