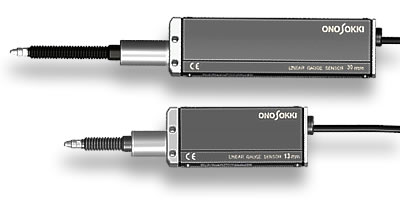

GS-4730位移传感器

时间: 2013-11-20


GS系列数字式位移传感器: 电话:020-32056193  传真:020-82348703

普通通用型:GS-1713位移传感器、GS-1730位移传感器、GS-1813位移传感器、GS-1830位移传感器
耐振型:GS-6713位移传感器、GS-6730位移传感器、GS-6813位移传感器、GS-6830位移传感器

耐振防油长寿型:GS-4713位移传感器、GS-4730位移传感器、GS-4813位移传感器、GS-4830位移传感器

宽量程型:GS-5050位移传感器、GS-5100位移传感器、GS-5051位移传感器、GS-5101位移传感器

高分辨率型:GS-3813位移传感器、GS-3830位移传感器

小型低价格的普通型GS-1700/1800系列,比较普通型其耐振动,耐冲击性能为1.5倍的耐振型GS-6700/6800系列,生产现场要求的防水,防油,防尘的坚实牢固型GS-4700/4800系列,宽测定范围的50 mm, 100 mm宽范围型GS-5050/5100系列,包括以上4系列的所有系列机种全部采用滚珠轴承式机构,使用寿命大幅度提高。

特别是坚实牢固型GS-4700/4800系列,它是根据满足生产现场要求,缩短测试时间,提高工作效率,制造和检查的同时进行所带来的测量环境恶化等条件下使用而研发的产品。
比较原来的产品3倍的轴承使用寿命
测量次数500万次提高到1500万次
比较原来的产品其防水,防油,防尘性能提高
防护构造IP64提高到IP66G
比较原来的产品2倍的耐振动,耐冲击性能
耐振动 98 m/s2 提高到196 m/s2
耐冲击 980 m/s2 提高到1960 m/s2

长寿型(耐振,防油结构 IP66G)
耐振防油长寿型:GS-4713位移传感器、GS-4730位移传感器、GS-4813位移传感器、GS-4830位移传感器
● 使用滚珠轴承式机构,轴承强度大幅提高。滑动耐久次数为原产品的3倍。
● 保护等级为IP66G
● 耐振动,耐冲击性能为普通型的2倍。可灵活对应测量的高速化要求和各种工作环境。

规格
GS-4713 GS-4730 GS-4813 GS-4830
测量范围 13 mm 30 mm 13 mm 30 mm
分辨率 10 μm 1 μm
显示精度(20 ℃时)
最大响应速度 ※1 1(4) m/s 0.3(1.2) m/s
测量压力(向下)※2 2 N 以下 2.4 N 以下 2 N 以下 2.4 N 以下
测量压力调整范围(选配功能)※2 -
滑动耐久次数 1500 万次
保护等级(不含接插头部份) IP66G
测量杆径 φ15 mm+0-0.009
电源 DC 4.5 V~DC 5.5 V
工作电流(使用DC 5 V) 120 mA 以下
信号输出(使用DC 5 V) 2相方波信号 相位差 90 °±20 °信号电压 Hi: 4.5 V 以上 Lo: 0.4 V 以下
输出阻抗 约 22 Ω
耐振(未通电时)※3 196 m/s2 3轴各方向(各75分钟) 10 Hz 到 150 Hz 扫频加振 10 次重复
耐冲击(未通电时)※3 1960 m/s2 3轴各方向 ±X,Y,Z各3次 正弦半波冲击 作用时间 6 ms
使用温度范围 0 ℃~40 ℃
保存温度范围 -10 ℃~55 ℃
电缆长度 约 4.9 m
重量(包含电缆,接插头) 约 325 g 约 385 g 约 325 g 约 385 g
附属品 使用说明书,板手
※1 使用本公司的计数器时,()内为使用DG-4140/ DG-4160/ DG-4190/ DG-5100/ DG-3000时的数据。
※2 向上方向使用时,测量杆有可能不能完全复位。
※3 测量中的耐振耐冲击性能,规格表所示的性能值不与保证。
※4 信号电缆的切断,连接,改造时,将不符合CE规格。
