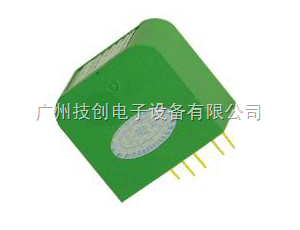

CE-VZ02-59MH2电压隔离传感器

时间： 2013-11-14　

CE-VZ02-59MH2电压隔离传感器

联系电话：020-82348735，传真：020-82348703

单路直流电压隔离传感器/变送器

型号：	CE-VZ01（三隔离）		负载能力：	电压输出≤5mA
	CE-VZ02（电磁隔离）			电流输出≤300Ω
输入范围：	0～100mV 0～1000V		响应时间：	≤15 mS
输出类型：	5V或4-20 mA		辅助电源：	+12V或+15V或+24V或AC220V
精度等级：	0.2级		静态功耗：	200 mW

产品特性表

主型号	隔离原理	隔离耐压	响应时间	过载能力	静态功耗（mW）		安装方式
					Vz,Vd,Vg,Iz输出	Iy输出
CE-VZ01	光电/三隔离	≤2500VDC	≤15mS	2倍额定输入值,1秒10次	180	300	导轨式 PCB
CE-VZ02	电磁				50	120

产品选型表（请按"从左到右的原则"选出可选项）

主型号	输出类型	辅助电源	穿孔方式 （mm）	外形 结构	等级 指数	常用额定值
CE-VZ01	3---0~5VDC （Vz） 4---0~20mA （Iz） 5---4~20mA （Iy）* 6---1~5VDC （Vy） 8---0~10V DC （Vd） F---OC频率信号输出	2---12V 3---15V 4---24V	M-无孔	S1 S2	0.5	50mV,75mV
		8---110V 9---220V		S3
CE-VZ02		2---12V 3---15V 4---24V		S1 S2	0.2 0.5	10mV, 50mV,75mV, 1V，5V，10V，50V，75V， 100V，200V，500V，1000V
				H2		≤300V

* 选用该输出类型时，负载电阻应RL≤250Ω。如250Ω 。

CE产品电流穿孔方式参考汇总：

外形名称	穿孔方向图示	适用型号	备 注
ES3（单路）		CE-IZ04（直流电流） CE-IZ06（直流电流）	“㈩”为电流输入端；
BS3（单路）		CE-P02（单相有功功率） CE-Q02（单相无功功率） CE-C02（功率因素） CE-AJ11（单相智能） CE-AJ12（单相智能）	贴接线图标签这边是电流输出端；
BS3（双路）		CE-P31（三相三线有功功率） CE-Q31（三相三线无功功率） CE-AJ31（三相三线智能） CE-AJ32（三相三线智能）	贴接线图标签这边是电流输出端；
BS3（三路）		CE-P41（三相四线有功功率） CE-Q41（三相四线无功功率） CE-AJ41（三相四线智能） CE-AJ42（三相四线智能）	贴接线图标签这边是电流输出端；
BS2（单路）		CE-IZ06（直流电流）	“㈩”为电流输入端； 适用于直流电流输入；
