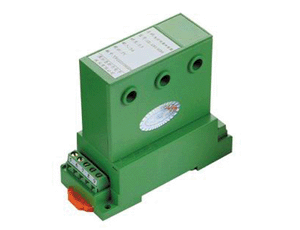

CE-C02-52BS3功率隔离传感器

时间： 2013-11-14　

CE-C02-52BS3功率隔离传感器

联系电话：020-82348735，传真：020-82348703

产品特性表：

主型号

隔离原理

隔离耐压

响应时间

过载能力

静态功耗（MW）

安装方式

Vz,Vd,Vy,Iz输出

ly输出



CE-C02

互感器

2500VDC

≤250mS

2倍额定输入，1秒10次

350

400

导轨/螺栓

CE-C03

产品选型表（请按“从左到右的原则”选出可选项）

主型号

输出类型

辅助电源

穿孔方式（MM）

外形结构

等级指数

标称输入值或范围

功率因数

电压/电流

CE-C02

3--0~5VDC（VZ）

4---0~20MA（LZ）*

5---4~20MA（LY）*

6---1~5VDC（VY）

8---0~10VDC（VD）**

2---12V-30V（12,24V电源适用）

B---Φ6.5

S3

0.5

0~1

0.05L~1~0.05C**

0~500V

0~25A

CE-C03

*···选用该输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户务必在订货时注明。

**···当测量范围为0.05L（超前）~1~0.05C（滞后）时，输出类型应为3---2.5±2.5V、4---10±10MA、5---12±8MA、6---3±2V;当客户要求电压输出时，产品出厂后以上所以电压输出方式客户可通过产品上的拨码开关选择任意电压输出类型；电流输出选择类同。

产品接线图（如图）


CE-C02/03电压输出S型接线参考 CE-C02/03电流输出S型接线参考

C03产品时，端子1脚接B相电压、3脚接C相电压，电流输入为A相。其它未定义的引脚，用户不能作为它用;电流输出接9脚端子。

 输入输出特性图

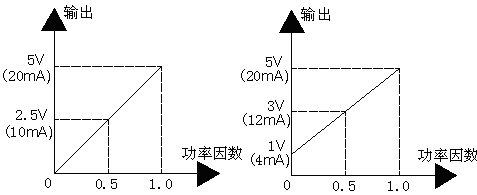

图2 无极性 　　　　　　　　　　　　　　图３ 无极性
　　　0-5V（0-20mA）输出 　　　　　　　　　　1-5V（4-20mA）输出

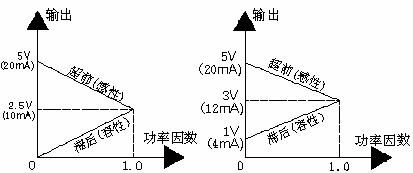

图4 零点平移双极性 　　　　　　图5 零点平移双极性
2.5±2.5V（10±10mA）输出 　　　3±2V（12±8mA）输出
