CE-R01-53MS3电阻式传感器

时间: 2013-11-14

CE-R01-53MS3电阻式传感器

联系电话:020-82348735,传真:020-82348703

主型号为:
CE-R01:应用于电阻阻值检测;
CE-W01:应用于电位器阻值检测

产品特点:
一路与二路电流输出可选择,便于分别与仪表系统及计算机系统相连接;
多种电源可选,方便现场使用。

主要特性:
检测范围:100Ω~1KΩ
输出纹波:15mV(0.5级)
温漂特性:≤500ppm/℃(0.5级)
响应时间:≤250mS
静态功耗:≤600mW
负载能力:负载≥2KΩ(电压Vz输出)
      负载≤250Ω(电流 Iy、Iz输出)
工作环境:温度:-10~60℃;湿度:≤95%(不结露)

产品特性选择表请按"从左到右的原则"选出可选项)

产品类型
输入性能
输出类型
辅助电源
穿孔(mm)

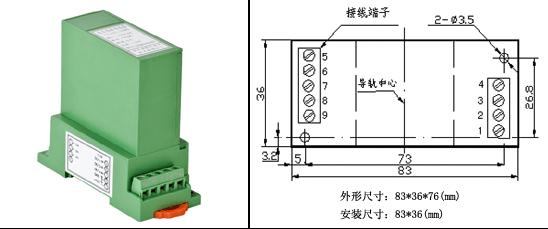

外形
精度
输入量程范围
CE-R
01
3:0~5V
4:0~20mA 注①
8:0~10V 注②
2:12V
3:15V
4:24V
8:110V
9:220V
M:无孔
S3
0.5
0~100-1000Ω
CE-W
选型注意事项:
注①…选用该输出类型时,负载电阻RL应≤250Ω,如250Ω<RL≤500Ω时,请用户在订货时注明。
注②…辅助电源≥15V。
选型示例:CE-R01-32MS3-0.5/0~100Ω
描 述:输入电阻值为: 0~100Ω,输出:0~5V,辅助电源:+12V,MS3外型(端子输入),等级指数:0.5级

CE-A系列智能产品常见故障与排查
为减少产品的使用故障,产品上电前用户应仔细阅读CE-A产品使用手册,并遵照本文第1条的有关注意事项。
3.1上电红灯不亮
·检查接线、输入电源值是否与产品接线图和标签上的标识一致;
· 测量电源工作电流是否正常(正常工作电流30mA左右);
· 如检查测量无误,表明红灯坏;
3.2上电红灯2S左右闪烁一次(正常工作100mS闪烁一次)
现场干扰较大,导致产品无法正常工作,看门狗复位。
3.3 通讯不正常
· 检查通讯地址与波特率是否与产品的设置相符,出厂设置地址为1号,波特率为9600bps,通讯格式为n,8,1;
· 检查使用的命令是否与产品说明书上的说明相符,CE产品有ASCII码与MOUBUS两种通讯协议;
· 发送数据时绿灯无闪烁,表明通讯线路故障,CE产品收不到数据;
· 发送数据时绿灯微闪烁一次(大约点亮1ms左右),表明地址或命令错误,产品能接收到数据,但数据不正确,迅速退出接收;
· 通讯时绿灯点亮几十毫秒,说明CE产品能正常接收到数据并正确响应发送出数据,此时如果主机无法接收到数据,请检查RS485或RS232的接收端是否有故障或应用软件是否能正常接收到数据?推荐在PC机上使用“串口调试助手”软件来接收数据检测通讯帧是否有误。
3.4功率为负值
· 当有功功率出现负值时,电流输入的方向相反,重新调整电流输入接线方向;
· 三相四线产品出现功率只有总功率的三分之一左右时,此时电流输入的某一相输入方向反;
3.5无频率值
确认A路电压是否正确接入,频率信号是从A路电压上取得。
3.6地址与波特率如何修改?
可通过CE产品的测试软件修改地址与波特率,网站上有下载,如果产品上有拔码开关的可通过拔码开关来设置。
3.7二隔离与三隔离输出端接线区别:
隔离类别
输出端接线图示
适用型号
备 注
二隔离
CE-AJ11
CE-AJ31
CE-AJ41


7脚为+5VDC输出,最大负载20mA电流输出,485与电源共地。
5:电源+; 6:电源-; 7:+5VDC; 8:485-; 9:485+;
三隔离
CE-AJ12
CE-AJ32
CE-AJ42
7脚为485的输出地,电源与485隔离,不共地。
5:电源+; 6:电源-; 7:VSS;8:485-; 9:485+;
