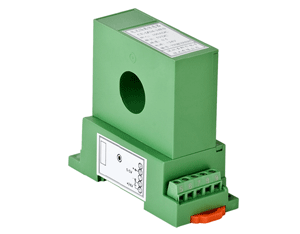

CE-IJ03-39ES3电流隔离传感器

时间： 2013-11-08　

CE-IJ03-39ES3电流隔离传感器

联系电话：020-82348735，传真：020-82348703

电流传感器的作用：
电流感应器： 通过测量置于电流路径上的电阻上的压降来监视电流的电路（尽管存在着其它技术，例如磁相关技术，但这里的讨论仅限于并联电阻电流测量）。（参见图 1）电流传感器输出一个与通过测量路径的电流成比例的电压或电流。

图 1： 伏特计测量通过电阻的压降
范围广泛的各种应用均得益于能够测量电流。传统上，电流感应主要用于电路保护和报告。但是随着技术的发展，电流感应作为一种监视性能的手段而变得日渐重要，而监视性能的最终目的是改善它。
因电流感应而获益的部分应用：
过流保护和监控电路
4-20mA 系统
可编程电流源
线性和开关模式电源
电池充电器
对于依靠电池供电的电路，您需要了解电流进出充电电池的比率。
成比例螺线管控制、线性或 PWM

产品特点：
1、检测精度高：检测范围达：0.5～100mA；低端检测误差不超过15uA
2、使用方便：采用穿孔式输入方式，非常便于用户安装和调试。
3、过载能力强：可承受大电流冲击；同时可在在高电压环境下检测，规避了接线式检测不可回避的弱点。 4、电源适应宽：本产品只需单电源工作，同时受电源拉偏影响小，解决了传统（霍尔磁平衡原理）的双电源工作和受电源拉偏影响大的问题
5、稳定性高：
①产品采用多种屏蔽措施，非常有效的抑制空间干扰确保检测精度和稳定性；
②温度特性好：温度每变化1℃，输出漂移量小于400ppm；
③零点特性好：不同于传统（霍尔磁平衡原理）的原理，使产品具有良好零点特性。
④本产品输入/输出/电源都采取突波抑制措施，使产品达到《IEC61000-4-5(GBT17626.5)》标准的三级抗干扰等级。
6、安全性能高：由于使用非接触式输入，使输入隔离耐压达35KV(非裸线情况).极大的提高产品使用安全性。

型号：

CE-IJ03

负载能力：

电压输出≤5mA

CE-IJ03A（真有效值）

电流输出≤300Ω

输入范围：

0～0.5A /0～300A AC

响应时间：

≤400 mS

输出类型：

5V或4-20 mA

辅助电源：

+12V或+15V或+24V或AC220V

精度等级：

0.5级

静态功耗：

200 mW


产品特性表

主型号

隔离原理

隔离耐压

响应时间

过载能力

静态功耗（mW）

安装方式

Vz,Vd,Vg,Iz输出

Iy输出

CE-IJ03

互感器

≤2500VDC

≤300mS

穿孔输入式产品20倍且小于500A，一秒5次；端子输入式产品≤10A，一秒5次

50(H1型)
200(S型及其它类型)

250

导轨/PCB/螺孔

CE-IJ03A

≤400mS


产品选型表 （请按"从左到右的原则"选出可选项）

主型号

输出类型

辅助电源

穿孔方式
（mm）

外形
结构

等级
指数

常用额定值

CE-IJ03

3---0~5V DC (Vz)
8---0~10V DC (Vd)

2---12V
3---15V


B---ф6.5

H1

0.5

0.5A,1A,5A,10A,15A,25A

3---0~5V DC (Vz)

C---ф9

D

1A～40A

3---0~5V DC (Vz)
4---0~20mA (Iz)**
5---4~20mA (Iy)**

L---ф37

H7

1.0

50A～100A

CE-IJ03
CE-IJ03A

1---0~5V RMS(Vg:跟　　踪输出)*
3---0~5V DC (Vz)
4---0~20mA (Iz)**
5---4~20mA (Iy)**
6---1~5VDC(Vy)*
7---4~20mA (Id:两线
制)***
8---0~10V DC (Vd)*

2---12V
3---15V
4---24V
5---±12V
6---±15V
8---110V#
9---220V#

M---无孔

S2

0.2
0.5
1.0

0.5A,1A,5A

B---ф6.5

S2

5A,10A,15A,25A

E---ф20

S3

20mA,100mA,500mA,1A
30A,50A,75A,100A,120A,
150A,200A,250A,300A

3---0~5V DC (Vz)
4---0~20mA (Iz)
5---4~20mA (Iy)**
6---1~5VDC(Vy)*
8---0~10V DC (Vd)*

8---110V
9---220V

M---无孔

SK

0.5A,1A,5A

B---ф6.5

5A,10A,15A,25A

E---ф20

30A,50A,75A,100A,120A,
150A,200A,250A,300A


*-CE-IJ03A无Vg、Vy、Vd输出形式，等级指数现只有0.5级。
**-选用该输出类型时，负载电阻应RL≤250Ω。如250Ω<>时，请用户在订货时注明。
***-二线制4~20mA输出，应选24V辅助电源；CE-IJ03A无Id输出形式。
#-对于ES3型，不提供110V、220V辅助电源产品


CE系列电量隔离变送器使用须知
为减少CE产品使用故障，请用户在产品加电测试和使用前必须仔细阅读使用说明书，并遵守以下注意事项：
1、辅助电源电压必须符合产品标签上规定的额定值，精度不低于5％，纹波≤0.4％，公共输出端最好接大地。
2、使用时，必须按产品对应的接线图正确连接信号输入、输出和电源接线，辅助电源和输入信号、输出信号（三隔离产品）之间不能共地，检查无误并确认端子与信号线芯接触良好后，再接通辅助电源和输入信号。
3、如用户订货时无特殊申明，电流信号输出型产品的输出端负载电阻应≤250Ω，且不得在加电条件下长时间开路电压或频率输出型产品的输出端负载电阻应≥2KΩ，且不得在加电条件下让负载电阻＜＜2KΩ或短路；外接负载均应为无源负载。

产品选型：
CE-IJ03-31BS，CE-IJ03-32BS，CE-IJ03-33BS，CE-IJ03-34BS，
CE-IJ03-35BS，CE-IJ03-36BS，CE-IJ03-37BS，CE-IJ03-38BS，
CE-IJ03-39BS，CE-IJ01-39BS，CE-IJ03-30DS3，CE-IJ03-31DS3，
CE-IJ03-32DS3，CE-IJ03-33DS3，CE-IJ03-34DS3，CE-IJ03-35DS3，
CE-IJ03-36DS3，CE-IJ03-37DS3，CE-IJ03-38DS3，CE-IJ03-39DS3，
CE-IJ03-32BH1，CE-IJ03-50BS，CE-IJ03-51BS，CE-IJ03-52BS，
CE-IJ03-53BS，CE-IJ03-54BS，CE-IJ03-55BS，CE-IJ03-56BS，
CE-IJ03-57BS，CE-IJ03-58BS，CE-IJ03-59BS，CE-IJ01-59BS，
CE-IJ03-50DS3，CE-IJ03-51DS3，CE-IJ03-52DS3，CE-IJ03-53DS3，
CE-IJ03-54DS3，CE-IJ03-55DS3，CE-IJ03-56DS3，CE-IJ03-57DS3，
CE-IJ03-58DS3，CE-IJ03-59DS3，CE-IJ03-50BH2，CE-IJ03-51BH2，
CE-IJ03-52BH2，CE-IJ03-53BH2，CE-IJ03-54BH2，CE-IJ03-55BH2，
CE-IJ03-56BH2，CE-IJ03-57BH2，CE-IJ03-58BH2，CE-IJ03-59BH2，
CE-IJ03-54BH4，CE-IJ03-74BS，CE-IJ03-74DS3，CE-IJ03-F0BS，
CE-IJ03-F1BS，CE-IJ03-F2BS，CE-IJ03-F3BS，CE-IJ03-F4BS，
CE-IJ03-F5BS，CE-IJ03-F6BS，CE-IJ03-F7BS，CE-IJ03-F8BS，
CE-IJ03-F9BS，CE-IJ03-30ES3，CE-IJ03-31ES3，CE-IJ03-32ES3，
CE-IJ03-33ES3，CE-IJ03-34ES3，CE-IJ03-35ES3，CE-IJ03-36ES3，
CE-IJ03-37ES3，CE-IJ03-38ES3，CE-IJ03-39ES3，CE-IJ03-50ES3
CE-IJ03-51ES3，CE-IJ03-52ES3，CE-IJ03-53ES3，CE-IJ03-54ES3，
CE-IJ03-55ES3，CE-IJ03-56ES3，CE-IJ03-57ES3，CE-IJ03-58ES3，
CE-IJ03-59ES3，CE-IJ03-30GS，CE-IJ03-31GS，CE-IJ03-32GS，
CE-IJ03-33GS，CE-IJ03-34GSCE-IJ03-35GS，CE-IJ03-36GS，
CE-IJ03-37GS，CE-IJ03-38GS，CE-IJ03-39GS，CE-IJ03-50GS，
CE-IJ03-51GS，CE-IJ03-52GS，CE-IJ03-53GS，CE-IJ03-54GS，
CE-IJ03-55GS，CE-IJ03-56GS，CE-IJ03-57GS、CE-IJ03-58GS，
CE-IJ03-59GS，CE-IJ03-74ES3
CE-IJ03A-30MS、CE-IJ03A-31MS、CE-IJ03A-32MS、CE-IJ03A-33MS、CE-IJ03A-34MS、CE-IJ03A-35MS
CE-IJ03A-36MS、CE-IJ03A-37MS、CE-IJ03A-38MS、CE-IJ03A-39MS、CE-IJ03A-50MS、CE-IJ03A-51MS
CE-IJ03A-52MS、CE-IJ03A-53MS、CE-IJ03A-54MS、CE-IJ03A-55MS、CE-IJ03A-56MS、CE-IJ03A-57MS
CE-IJ03A-58MS、CE-IJ03A-59MS、CE-IJ03A-30BS、CE-IJ03A-31BS、CE-IJ03A-32BS、CE-IJ03A-33BS
CE-IJ03A-34BS、CE-IJ03A-35BS、CE-IJ03A-36BS、CE-IJ03A-37BS、CE-IJ03A-38BS、CE-IJ03A-39BS
CE-IJ03A-30DS3、CE-IJ03A-31DS3、CE-IJ03A-32DS3、
CE-IJ03A-33DS3、CE-IJ03A-34DS3、CE-IJ03A-35DS3、
CE-IJ03A-36DS3、CE-IJ03A-37DS3、CE-IJ03A-38DS3、
CE-IJ03A-39DS3、CE-IJ03A-50BS、CE-IJ03A-51BS、
CE-IJ03A-52BS、CE-IJ03A-53BS、CE-IJ03A-54BS、
CE-IJ03A-55BS、CE-IJ03A-56BS、CE-IJ03A-57BS
CE-IJ03A-58BS、CE-IJ03A-59BS、CE-IJ03A-50DS3、
CE-IJ03A-51DS3、CE-IJ03A-52DS3、CE-IJ03A-53DS3
CE-IJ03A-54DS3、CE-IJ03A-55DS3、CE-IJ03A-56DS3、
CE-IJ03A-57DS3、CE-IJ03A-58DS3、CE-IJ03A-59DS3
CE-IJ03A-31ES3、CE-IJ03A-32ES3、CE-IJ03A-33ES3、
CE-IJ03A-34ES3、CE-IJ03A-35ES3、CE-IJ03A-36ES3
CE-IJ03A-37ES3、CE-IJ03A-38ES3、CE-IJ03A-39ES3、
CE-IJ03A-50ES3、CE-IJ03A-51ES3、CE-IJ03A-52ES3
CE-IJ03A-53ES3、CE-IJ03A-54ES3、CE-IJ03A-55ES3、
CE-IJ03A-56ES3、CE-IJ03A-57ES3、CE-IJ03A-58ES3
CE-IJ03A-59ES3、CE-IJ21-74BS3
