CE-IZ27-64MS3信号调理器

时间： 2013-11-13　

CE-IZ27-64MS3信号调理器

联系电话：020-82348735，传真：020-82348703

CE-T模拟系列变送器使用须知
为减少CE产品使用故障，请用户在产品加电测试和使用前必须仔细阅读使用说明书，并遵守以下注意事项：
1.1 辅助电源电压必须符合产品标签上规定的额定值，精度不低于5％，纹波≤0.4％，公共输出端最好接大地。
1.2 使用时，必须按产品对应的接线图正确连接信号输入、输出和电源接线，辅助电源和输入信号、输出信号（三隔离产品）之间不能共地，检查无误并确认端子与信号线芯接触良好后，再接通辅助电源和输入信号。
1.3 如用户订货时无特殊申明，电流信号输出型产品的输出端负载电阻应≤250Ω，且不得在加电条件下长时间开路电压或频率输出型产品的输出端负载电阻应≥2KΩ，且不得在加电条件下让负载电阻＜＜2KΩ或短路；外接负载均应为无源负载。
1.4 产品使用环境应无结露，无导电尘埃和破坏绝缘、金属的腐蚀性气体存在；
1.5 产品用于强电磁干扰环境时，输入输出线信号连线应使用屏蔽线，电压或频率信号输出线长度以不超过1米为宜集中安装时，产品安装间距应≥10mm。
1.6 产品出厂时已按产品标准调好零点和精度，使用时请勿随意调校。
1.7 如用户订货时无特殊申明，交流电量变送器出厂电气指标是按输入50HZ电量校正。
1.8 如用户订货时无特殊申明，变送器工作环境温度为0~50℃。
1.9 CE系列产品通常在交流屏、直流屏和其它电气自动测控装置中使用，如产品的信号输入输出接线需暴露在室外用户应考虑采取防雷措施。

标准信号调理器

本类产品是一种标准信号的直流电流调理器，采用线性光耦隔离原理。

输入：直流电流信号（DC 4～20mA）
输出：0～5V；1～5V；0～20mA；4～20mA等

型号：	CE-IZ07	负载能力：	电压输出≤3mA
	CE-IZ27		电流输出≤300Ω
输入范围：	4～20mA；0～20mA	响应时间：	150 mS
输出类型：	0-5V或1-5V或4-20 mA	辅助电源：	+24V
精度等级：	0.2级0.5级	静态功耗：	<1W（见产品特性表）

产品特性表

产品型号	输入阻抗	隔离耐压	线性误差	输出标称值	额定功耗（W）	负载条件	响应时间	过载能力	安装方式
CE-IZ07-34	250Ω	≤2500VDC	≤0.5%	0～5V	0.05	电压输出≤3mA或电流输出≤300Ω	≤150mS	2倍标称值，一秒10次	导轨螺孔
CE-IZ07-54				4～20mA	0.5
CE-IZ07-64				1～5V	0.05
CE-IZ27-34				0～5V（二路）	0.1
CE-IZ27-54				4～20mA（二路）	1
CE-IZ27-64				1～5V（二路）	0.1
CE-IZ27-T4				混合输出（二路）	0.55

产品选型表 （请按"从左到右的原则"选出可选项）

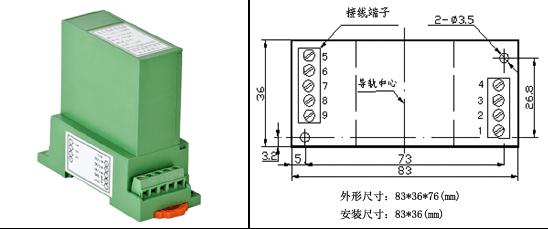

主型号	输出类型	辅助电源	穿孔方式（mm）	外形结构	等级指数	额定输入	型号说明
CE-IZ07	3-0～5VDC（Vz） 5-4～20mA（Iy） 6-1～5VDC（Vy） 7-4～20mA（Id）	4…+24	M-无孔	S3	0.2 0.5	4～20mA	一入一出全隔离
CE-IZ27	3-0～5VDC（Vz） 5-4～20mA（Iy） 6-1～5VDC（Vy） 7-4～20mA（Id） T-混合输出				0.2 0.5		一入二出全隔离
CE-IZ27	3-0～5VDC（Vz） 5-4～20mA（Iy） 6-1～5VDC（Vy） 7-4～20mA（Id） T-混合输出				0.5		一入二出全隔离
CE-IZ47	7-4～20mA（Id）				0.5		二入二出全隔离
