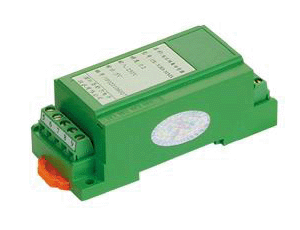

CE-VJ03-54MS1电压隔离传感器

时间： 2013-11-11　

CE-VJ03-54MS1电压隔离传感器

联系电话：020-82348735，传真：020-82348703

单相交流电压隔离传感器/变送器

型号：	CE-VJ03	负载能力：	电压输出≤5mA
	CE-VJ03A（真有效值）		电流输出≤300Ω
输入范围：	0～1V 0～1000V	响应时间：	400 mS
输出类型：	5V或4-20 mA	辅助电源：	+12V或+15V或+24V或AC220V
精度等级：	0.5级	静态功耗：	200 mW

产品特性选择表（请按'从左到右的原则'选出可选项）

产品类型	输入性能	输出类型	辅助电源	穿孔（mm）	外形	精度	输入量程范围
CE-VJ	03：单路（两隔离，110V/220V供电为三隔离）	3：0~5V DC （Vz） 8：0~10VDC （Vd）	2：12V 3：15V	M：无孔	H1	0.5	0~1-400V（需外接分压电阻）
					H2
					H3
			2：12V 4：24V		H4
		1：0~5V RMS（Vg） 3：0~5V DC （Vz） 4：0~20mA （Iz）注① 5：4~20mA （Iy）注① 6：1~5VDC（Vy） 7：4~20mA （Id）注② 8：0~10V DC （Vd） F：OC频率信号输出（0~5 KHZ,0~10 KHZ）	2：12V 3：15V 4：24V 7：48V		S1	0.2 0.5	0~1-500V
			2：12V 3：15V 4：24V 7：48V 8：110V 9：220V		S2
					S3
	01：单路（直流供电三隔离）	3：0~5V DC （Vz） 4：0~20mA （Iz）注① 5：4~20mA （Iy）注① 6：1~5VDC（Vy） 8：0~10V DC （Vd） F：OC频率信号输出（0~5 KHZ,0~10 KHZ）	2：12V 3：15V 4：24V		S2	0.2 0.5	0~1-500V
			8：110V 9：220V		S3	0.5	0~1-500V
					SK	0.5	0~1-600V
	01A：用于畸变或非正弦波交变信号的真有交值检测	3：0~5V DC （Vz） 4：0~20mA （Iz）注① 5：4~20mA （Iy）注① 6：1~5VDC（Vy） 8：0~10V DC （Vd） F：OC频率信号输出（0~5 KHZ,0~10 KHZ）	2：12V 3：15V 4：24V		S3	0.2 0.5	0~1-500V
			8：110V 9：220V		SK	0.5	0~1-600V
	03A：用于畸变或非正弦波交变信号的真有交值检测	3：0~5V DC （Vz） 4：0~20mA （Iz）注① 5：4~20mA （Iy）注① 8：0~10V DC （Vd） F：OC频率信号输出（0~5 KHZ,0~10 KHZ）	2：12V 3：15V 4：24V 7：48V		S1	0.2 0.5	0~1-500V
					S2
			8：110V 9：220V		S3

选型注意事项：
注①…选用该输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明。
注②…二线制4~20mA输出，应选24V辅助电源。
选型示例：CE－VJ03－52MS2－0.2/0~250V。
描述：输入单相交流电压：0~250V,输出:4~20mA,辅助电源：+12V, 无孔（端子输入），等级指数：0.2级的S2型电量隔离变送器。

描述：输入单路直流电流:0~20mA,输出:0~5V,辅助电源:+12V,MS2外型（端子输入），等级指数:0.2级3.1上电红灯不亮
模拟型交直流变送器使用常见故障与排查
1加辅助电源和输入信号后，没信号输出
·断电检查产品接线与接线图是否相符，接线端子与连接导线电气接触是否良好，端子紧固螺钉是否旋紧；连接导线要在端子之上，而不是端子之下，见如图：

正确端子接线如下：	错误端子接线如下：

·检查辅助电源、输入电量值是否与产品标签上的标称值一致，直流输入的极性是否接反；
·检查负载电阻是否满足1.3条要求；
·确认以上检查校正无误后重新加电，仍无输出时，若用户无条件继续排查，可将产品退回厂家处理。
2有输出，但输出偏差超过规定的精度等级，甚至异常
·按2.1条要求检查，确认是否有误并校正；
·用精度等级优于产品精度等级的数字万用表测量辅助电源、输入电量的额定值是否与产品标签上标定的量程相符；
·CE-P、CE-Q类功率产品输入信号相线、相序连接顺序是否正确，接错会导致输出异常；
·检查产品使用条件与环境是否满足1.3、1.5、1.8条规定；
·确认以上检查校正无误后重新加电，输出仍不正常时，若用户无条件继续排查，可将产品退回厂家处理。
3输出信号跳动或快速上下漂移
· 按2.1条要求检查，确认并校正接线是否正确，辅助电源接地（大地）是否良好；
· 辅助电源电压是否在跳动，纹波是否≤0.4％；
· 输入信号是否跳动，幅值是否在产品规定量程内；
· 产品使用条件环境是否满足1.3、1.5、1.7、1.8条规定；
· 确认以上检查校正无误后重新加电，输出仍不正常时，若用户无条件继续排查，可将产品退回厂家处理。
4产品工作一段时间后没输出
· 用起子柄轻击产品外壳，检查端子紧固螺钉和连接线是否有松动和接触不良；
· 检测辅助电源电压和输入电量是否正常；
· 检查输出负载是否仍符合1.3条要求；
· 确认以上检查无误，加电仍无输出时，若用户无条件继续排查，可将产品退回厂家处理。
5 CE-VZ02、S外形电压输出产品，加辅助电源和输入信号后，没信号输出
解答：
（1）断电检查产品接线与接线图是否相符，实物产品正接钱图如下：

CE-VZ02-32MS1正确的输入接线如下：	CE-VZ02-32MS1正确的输出接线如下：

1:信号输入正端；3:信号输入负端	5:电源正端；6:电源负端、信号输出负端；8:信号输出正端
