WP-C401-01-08-HL

时间： 2014-10-14　

WP-C401-01-08-HL数字显示仪


电话：020-32056193，传真：020-82348703   QQ：2505053689

广州技创电子设备有限公司—优势供应上润全系列仪表,欢迎来电咨询采购！

一、概述:

智能数字/光柱显示控制仪采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
采用最新无跳线技术,使输入端口具备单通道和万能信号输入功能,只需通过仪表菜单的简单选定，即可实现多种输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
输出回路均采用光电隔离，抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通信，组成网络控制系统。


型 号 WP-C.T.S801、803、804,901、903,701、703,401、403系列
输入信号
模拟量　　　热电偶： 标准热电偶 — B、S、K、E、J、T、WRe等
电 阻：标准热电阻 — Pt100、Cu50、Cu100
远传压力电阻 — 30～350Ω等
电　流： 0～10mA、4mA～20mA等（输入电阻≤250Ω）
电　压： 0～5V、1V～5V、mV等（输入阻抗≥250KΩ）
输出信号
模拟量输出　DC 4mA～20mA （负载电阻≤500Ω）　　DC 0～10mA （负载电阻≤750Ω）
DC 1V～5V （输出电阻≥250KΩ）　　　　DC 0V～5V （输出电阻≥250KΩ）
开关量输出　继电器控制输出 — ON/OFF（带回差）;　触点容量：AC 220V/3A；
DC 24V/5A（阻性负载）可控硅控制输出 — SCR （过零触发脉冲）输出；
AC 400V/0.5A
固态继电器输出 — SSR （固态继电器控制信号）输出; DC 5V～24V/30mA
通讯输出　　标准串行双向通讯接口：　　 通讯协议：RS-232C,RS-485
波特率— 300～9600bps（自由设定）
馈电输出　　DC 24V，负载≤30mA
特 性
测量精度　　数字：±0.2%FS±1字或±0.5%FS±1字 光柱：±1%
分 辨 率　　数字显示：±1字； 光柱显示：±1线
显示范围　　数字：-1999～9999 光柱：0～100%
显示方式　　四位高亮度LED数码显示　　　　101线高分辩率光柱显示
发光二级管工作状态显示　　　　单屏数码显示/双屏数码显示
单光柱显示/双光柱显示 单屏数码+单光柱显示
控制/报警　可选择上限、下限或上上限、下下限控制/报警输出
方　　式　　继电器ON/OFF带回差（可自由设定）
温度补偿　　0～50℃温度自动补偿
参数设定　　面板轻触式按键数字设定　　　　参数设定值断电后永久保存
参数设定值密码锁定
保护方式　　热电偶/热电阻输入断线报警　　　继电器输出状态LED指示
输入超／欠量程报警 　　　　　　电源欠压自动复位
工作异常自动复位
使用环境
环境温度　　0～50℃
相对湿度　　≤85% RH 避免强腐蚀气体
供电电压　　常规型　·AC 220V %（50Hz±2Hz，线性电源）
特殊型　　　·AC 90V～265V（开关电源）　　　·DC 24V±2V（开关电源）
功　　耗　　·≤5W（AC 220V 线性电源）　　　·≤4W（AC 90V～265V 开关电源）
·≤4W（DC 24V 开关电源）
型 号
WP-C.D901、903、904系列
WP-C.D701、703系列
仪表外形
外形尺寸
宽×高×深：96×96×105mm
宽×高×深：72×72×105mm
开孔尺寸
（mm）
重 量
常规型（线性电源）：400g 特殊型（开关电源）：240g

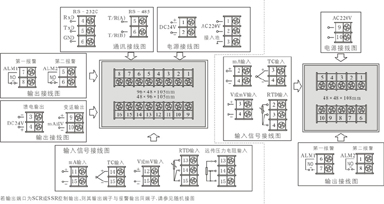

接 线 图
型 号
WP-C.D401、403系列
WP-Z301、303 S.SD401、403系列
仪表外形
外形尺寸
宽×高×深: 96×48×105mm
宽×高×深: 48×48×108mm 48×96×105mm
开孔尺寸
（mm）
重 量
常规型（线性电源）：400g 特殊型（开关电源）：240g

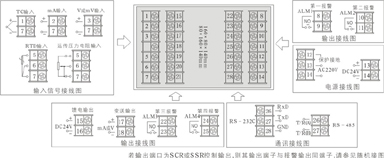

接 线 图

型 号
WP-C.D.T801、803、804系列（横式）
WP-S.SD .T801、803系列（竖式）
仪表外形
外形尺寸
宽×高×深: 160×80×140mm
宽×高×深：80×160×140mm
开孔尺寸
（mm）
重 量
常规型（线性电源）：400g 特殊型（开关电源）：240g

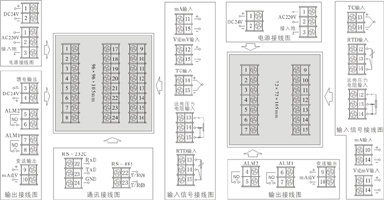

接 线 图


二、选型表：


型 号

说 明

WP-

□□

□

□□

□

-□

□□

-□

□

□

-□


外形特征

C










单屏横式显示

S










单屏竖式显示

D










双屏横式显示

DS










双屏竖式显示

T










单屏单光柱竖式显示

TX










单屏单光柱横式显示

外形尺寸

3









48×48mm

4









96×48mm（横式）；48×96mm（竖式）

7









72×72mm（方式）

8









160×80mm；80×160mm是（可选光柱）

9









96×96mm（可选光柱）

控制作用

01








测量显示

03








测量显示带上、下限控制/报警

04








显示带四限控制/报警（任意组合）

通讯方式

0







无通讯接口

2







RS-232C通讯接口

8







RS-485通讯接口

输出方式

0






无输出

1






继电器输出

2






（4～20）mA输出

3






（0～10）mA输出

4






（1～5）V输出

5






（0～5）V输出

6






SCR可控硅过零触发脉冲输出

7






SSR固态继电器控制信号输出

8






特殊规格变送输出

输入类型

□□





参见“输入类型表”

第一报警

N




无控制/报警（可省略）

H




第一报警为上限报警

L




第一报警为下限报警

第二报警

N



无控制/报警（可省略）

H



第二报警为上限报警

L



第二报警为下限报警

馈电输出

P


DC24V馈电输出

供电方式


AC220V线性电源（可省略）

T

AC（90～265）V开关电源供电

W

DC24V供电


三、输入类型表：

代码

输入类型

测量范围

代码

输入类型

测量范围

代码

输入类型

测量范围

01

B

400～1800℃

09

Pt100.1

-99.9～320.0℃

17

（30～350）Ω

-1999～9999d

02

S

0～1600℃

10

Cu50

-50.0～150.0℃

18

特殊规格

特定（注1）

03

K

0～1300℃

11

（0～20）mV

-1999～9999d

19

（4～20）mA开方

-1999～9999d

04

E

0～1000℃

12

（4～20）mA

-1999～9999d

20

（0～10）mA开方

-1999～9999d

05

T

0～320.0℃

13

（0～10）mA

-1999～9999d

21

（1～5）V开方

-1999～9999d

06

J

0～1200℃

14

（1～5）V

-1999～9999d

22

（0～5）V开方

-1999～9999d

07

WRe3-25

0～2300℃

15

（0～5）V

-1999～9999d

23

可切换输入

注2（不含17代码输入）

08

Pt100

-200～650℃

16

（0～20）mA

-1999～9999d



●注1:特殊型号或要求,请订货时说明输入信号类型或参考标准。

●注2:可切换输入只需设定仪表二级参数，可切换以下输入分度号。

选型举例:

WP-C301-00-23-N,WP-C401-00-12-N,WP-C401-00-23-N,WP-S401-00-12-N,WP-S401-00-23-N
WP-C701-00-12-N,WP-C701-00-23-N,WP-C801-00-03-N,WP-C803-00-12-N,WP-C801-00-23-N
WP-S801-00-12-N,WP-S801-00-23-N,WP-C901-00-08-N,WP-C901-00-23-N
WP-C403-01-12-HL,WP-C403-01-23-HL,WP-C403-02-08-HL,WP-C403-02-23-HL
WP-S403-01-12-HL,WP-S403-01-23-HL,WP-S403-02-08-HL,WP-S403-02-23-HL
WP-C703-01-12-HL,WP-C703-01-23-HL,WP-C703-02-08-HL,WP-C703-02-23-HL
WP-C803-01-12-HL,WP-C803-01-23-HL,WP-C803-02-08-HL,WP-C803-02-23-HL
WP-S803-01-12-HL,WP-S803-01-23-HL,WP-S803-02-08-HL,WP-S803-02-23-HL
WP-C903-01-12-HL,WP-C903-01-23-HL,WP-C903-02-08-HL,WP-C903-02-23-HL
WP-T804-01-12-2H2L,WP-T804-02-23-2H2L,WP-TX804-01-12-2H2L,WP-TX804-02-23-2H2L
