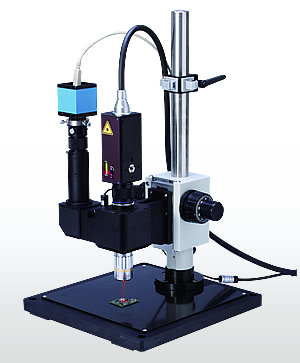

※ LV-1800激光多普勒振动仪配套LV-0181定位内藏照相机时

应用领域

• 微型机器，MEMS（Micro Electro Mechanical Systems）的振动分析
• 微小结构的振动分析
• 压电元件，陶瓷电容等电子器件的状态测量
• 昆虫，生物的活动等现象测量

  特长

  • 5倍～50倍的动作距离的物象镜头，激光焦点直径最小φ2.5 μm以下

  • 被测物与照射激光，经2个不同倍率（视野）的途径同时观测确定测量位置^※1

  • 可测量0.3 Hz～3 MHz（20 MHz）的振动频率（使用LV-1800）

  • 从1维（表面振动）还可到功能扩展到2维（表面振动与面内1轴），3维（X，Y，Z）振动测量^※2

  • 配套激光多普勒振动仪LV-1800，LV-1710/LV-1720/1720A等

    简要规格

    配套激光多普勒振动仪	LV-1800 LV-1710 LV-1720A LV-1720
    光学参数	检测器尺寸	M22 X 0.5 长度 4 mm
    	测量距离	38.9 mm（使用物象镜头10 X时）
    观测装置	CMOS数码相机	1280 x 960 (USB 2.0输出)
    焦点调节单元	方式	手动粗调 / 微调
    	上下调节	30 mm
    	粗动调节	36 mm/R
    	微动调节	0.2 mm/R
    	伸延长度	100 mm
    	脱落防护	装备脱落防护装置
    基台	材料	铝制（配有上磁钢板）
    	尺寸	310 mm X 300 mm
    激光安全标准	激光安全等级	3R级
    使用环境	使用环境	依照配套传感器
    重量	15 kg（不包括传感器）



    • •


        物象镜头

    型号	倍率	WD	焦点直径
    LV-0150A	5 X	36.1 mm	ø4 μm 以下
    LV-0151A	10 X	38.9 mm	ø3 μm以下
    LV-0152A	20 X	22.5 mm	ø2.5 μm以下
