LV-1800振动比较器

时间： 2013-11-26　

LV-1800振动比较器，电话：020-32056193，传真：020-82348703

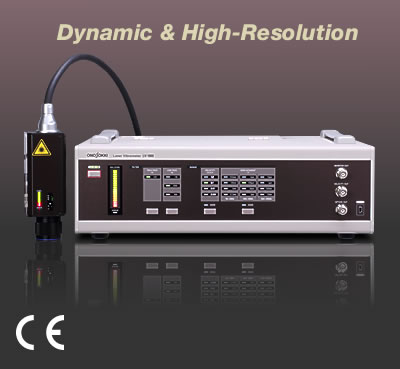

LV-1800激光多普勒振动测量仪，通过新型的光学设计检测灵敏度比原型号产品提高10倍，并且可以通过内藏摄像机观测激光照射位置进行非接触测量。

近年来，迅速普及的使用压电元件的小型超声波激励装置，内藏MEMS(Micro Electro Mechanical Systems)微型机电系统的智能手机与数码相机，电动汽车，混合动力汽车所使用的变频器及配套设备，都与20 kHz以上的振动有着紧密的联系。
但是，广泛使用的接触式加速度传感器，对于微小部件，超声波领域的振动，进行测量时非常困难，不能得到满意的结果。

在此，使用LV-1800非接触式激光振动仪，可简单，迅速地进行上述的振动测量。并且，通过与波形分析装置(FFT分析仪)配套使用，不仅能进行振动测量分析，还能将振动的状态扑捉出来，进行可视化分析处理。

特长

高灵敏度摄像机与传感器一体化

被测物，激光照射部位可清晰地在电脑显示器上表示确认。

检测灵敏度显著提高

新型光学设计，检测灵敏度比原机种相比提高10倍(+20 dB)。因此检测对象范围扩大，并且传感器的设置制约条件得以缓和。

最大4量程包络万千

可以测量的信号振幅范围10m/s ～ 0.05μm/s(*)，无论压电元件的高速振幅，薄膜或微型机电系统，陶瓷电容器的微小振幅，范围广阔的众多测试对象的振动都能够测量。
(*)…装配有LV-0800微小速度量程基板时。

聚焦位置和检测状况一目了然

传感器上配有信号检测电平指示，可同时参照聚焦点和检测状态进行测量系统设置。

小型轻便的传感器其使用便利性力盖群芳

传感器上配有信号检测电平与出错指示，检测状态的确认与设置简单。解决了设置，测量时必须观测处理器的状态表示，所带来的设置上的问题。通过将激光光源与传感器本体分离，传感器本体的体积重量减少，使用更加方便。并在设置位置与激光照射方位上没有制约。

收藏携带简单方便

与原机型相比，传感器本体重量减少33%。由于信号电缆可以盘卷，收藏和携带都很方便。使用选配的携带箱不仅振动仪可以收存，磁性台架，照明器具等也可一起收存。

丰富的选配解决方案

丰富的选配功能及配件，可满足各种测试需求。通过波形分析仪器和应用分析软件可以将测量对象的状态和特征可视化，提供强有力的解决方案。

简要规格

＜检测部分＞

		LV-1800
检波解调方式		外差式光检波	速度解调
激光源	光源	He-Ne 激光	λ＝约 632.8 nm
	照射功率	1 mW 以下
	激光安全标准等级	2级(Class 2)	※ 请参考相关标准
	最小照射焦点径	约20 μm以下	焦点距离位置100 mm时φ＝1/e²
	最小照射焦点径	3 μm以下(配用LV-0151A)	WD＝约38.9 mm
标准镜头	可变焦式	100 mm ～ 10 m(∞)
	焦距范围	100 mm ～ 10 m(∞)	附有可干涉距离标识
	外形尺寸	M22×0.5 长5.5 mm
定位用照相机 LV-0181(选配件)	安装	安装在传感器内	出厂时安装 ※出厂后可返厂安装
	信号接口	USB2.0	使用USB mini-B接头输出
	图像传感器	CMOS 彩色 1/4英寸
	像素数	约 30万像素
	图像画幅	VGA	640×480
	帧频	30帧 / 秒
	最小摄像范围	10 mm × 7.5 mm(TYP)	WD＝100 mm(最短)时
	最小摄像范围	2.1 mm × 1.6 mm(TYP)	使用LV-0151A镜头时
	摄像位置	光源位置，指示器面为正面
	曝光方式	自动
	色平衡	自动
	增益	自动
	工作环境	Windows® XP(SP2以上)/Vista(SP1以上)/7 Direct-X 9.0b以上	Display True Color 24 bit以上
	照相调焦	通过镜头调整	与激光投射共焦点
检测部悬架	悬架用螺孔	背面部位×1	M8 深8 mm ※可与LV-0030大型磁性台架配合使用
		侧面×1	M8 深8 mm ※可与LV-0030大型磁性台架配合使用
		侧面×2	M4 深5 mm
	三脚架设置	使用LV-0019照相机固定螺栓配件	选配件
灵敏度监控	信号电平指示	10段LED列	与处理器的信号电平指示联动
灵敏度监控	出错指数	LED红色表示
信号电缆	长度	3 m	可盘卷收藏在处理器内
	直径	φ＝10.5 mm
	保护外包层	耐油外包
	最小弯曲半径	R＝40 mm以上
检测部外形尺寸	宽	53 mm	不包括凸出部分
	高	52.5 mm
	长	152.5 mm
检测部重量		约750 g	包括选配件LV-0181/不包括电缆

＜处理器部分＞

		LV-1800
速度检测	频率范围	0.3～3 MHz (fc＝-3dB) ※各速度量程相同 0.001 (m/s)/V(选配功能)　0.3～200 kHz (fc＝-3 dB)
	最大速度	10 m/s_0-p (20 m/s_0-p)
	最小速度分辨率	0.3 μm/s 以下(0.01 m/s/V时)	0.05 μm/s 以下(LV-0800使用时)
	输出	±10 V (20V_p-p)	输入阻抗100 kΩ以上时
		振幅的输出电压极性	接近传感器时为+ 电压
		直流偏移	20 mV以内
		输出阻抗	50 Ω
		最低输入阻抗	100 kΩ以上
		接头形式	BNC(C02型)
速度量程	1.0 (m/s)/V	10 m/s_0-p(MAX)
	0.1 (m/s)/V	1 m/s_0-p(MAX)
	0.01 (m/s)/V	0.1 m/s_0-p(MAX)
	0.001 (m/s)/V (选配件)	0.01 m/s_0-p(MAX) ※详细内容请参考LV-0800微小速度量程处理基板。
	过超指示	超出设定量程速度上限+5 %时LED红灯亮
灵敏度监视	信号电平指示	20段LED列表示器	与处理器同步表示
	信号输出	0～10 V
		输出阻抗	50 Ω
		最小输入阻抗	100 kΩ以上
		接口	BNC(C02型)
	异常表示	LED(红色)表示
高通滤波器(HPF)		100 Hz	fc＝-3dB
		OFF(0.3 Hz)
低通滤波器(LPF)		50 kHz	fc＝-3dB
		100 kHz
		1 MHz
		OFF(3 MHz)
定位用图像输出 (选配)	图像数据	数码
	通信方式	USB 2.0
	表示	LED(白色)点灯	※LV-0180装着時
	信号接头	USB mini-B型
激光照射控制	面板开关 ON/OFF	出厂时可根据需要设定为处理器电源开通时激光照射开始
	激光照射指示	激光照射时LED(绿色)表示
	遮光快门控制	接点输入	接点开通时激光照射停止
		接口	对应配件：RM12BRB-2S
			插头：RM12BPE-2PH(已短路)
收藏装置	传感器收藏	放置传感器
	信号电缆收藏	电缆盘绕收藏
外观尺寸	宽	410 mm	不含凸出部分
	高	120 mm
	长	325 mm
重量		约 8.1 kg	包括传感器与电缆
工作温度范围		0～40 ℃
工作湿度范围		30～80 %RH	不结露
保存温度范围		-10～50 ℃
电压		AC 100-240 V
		50/60 Hz
功耗		60 VA
冷却方式		空气对流(无振冷却)
